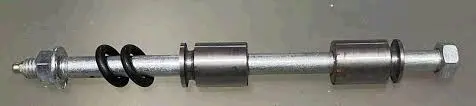

Ось маятника коляски ИЖ с маслёнкой VDKI

Ось маятника коляски ИЖ с маслёнкой VDKI

Ось предназначена для шарнирного крепления маятниковой вилки бокового прицепа мотоцикла ИЖ. Она проходит через сопрягаемые детали подвески, задаёт положение маятника относительно опоры и позволяет ему поворачиваться при ходе колеса. Это исполнение относится именно к коляске и оснащено маслёнкой для обслуживания шарнира.

Назначение и конструкция

В собранном соединении ось служит опорой для поворотного движения маятника. От состояния её посадочных поверхностей, резьбы, втулок и сопряжённых отверстий зависит отсутствие ощутимого люфта и заедания. Маслёнка предоставляет отдельную точку для введения смазочного материала в обслуживаемую зону. Такой формат удобен при периодическом уходе за шарниром: доступ к месту смазывания предусмотрен непосредственно на детали.

Конструкция включает длинную ось с резьбовым креплением, гайку, несколько втулок и уплотняющие детали. Втулки формируют посадку и распределяют положение компонентов вдоль оси, а уплотнения ограничивают прямое попадание загрязнений к трущимся поверхностям. Расположение деталей при сборке необходимо сохранять в том же порядке, который предусмотрен конструкцией маятника коляски.

Как правильно подобрать

Эту позицию следует выбирать для маятника бокового прицепа ИЖ, а не для задней подвески самого мотоцикла: в каталогах встречаются внешне близкие оси с другим назначением. Перед покупкой сопоставьте старую деталь по общей длине, диаметру посадочных участков, параметрам резьбы, расположению маслёнки, количеству и форме втулок, а также по ширине места установки. У разных исполнений колясок ИЖ могут применяться отличающиеся варианты, поэтому одного указания марки мотоцикла для точного выбора недостаточно.

• Место применения: маятниковая вилка бокового прицепа мотоцикла ИЖ.
• Исполнение: ось с обслуживаемой точкой смазывания.
• Способ фиксации: резьбовое соединение с гайкой.
• Что сопоставить: геометрию оси, резьбу, втулки, уплотнения и посадочную ширину.

Когда требуется замена

Поводом для проверки оси становятся боковой люфт маятника, стук при работе подвески, тугое перемещение вилки или невозможность правильно отрегулировать соединение. После разборки оценивают прямолинейность оси, состояние посадочных участков и резьбы. Глубокие следы выработки, задиры, коррозионные повреждения, деформация либо сорванные витки резьбы указывают на необходимость установки исправной детали. Одновременно проверяют втулки и отверстия маятника: новая ось не устранит люфт, если сопряжённые поверхности также изношены.

Установка и обслуживание

Перед монтажом подвеску коляски разгружают, очищают посадочные места и удаляют остатки загрязнённого смазочного материала. Ось, втулки и уплотнения устанавливают без перекоса и принудительного забивания. Резьбовое соединение затягивают по требованиям руководства для конкретного бокового прицепа, поскольку чрезмерная затяжка может затруднить ход маятника, а недостаточная оставит люфт. После сборки вилка должна перемещаться плавно, без подклинивания и заметного поперечного смещения.

Для обслуживания применяют смазочный материал, рекомендованный для шарниров подвески конкретной модели. Его вводят через маслёнку чистым инструментом, не допуская попадания песка и старых отложений. После первых поездок полезно повторно проверить крепление, свободный ход маятника и отсутствие люфта. Тщательная сверка размеров до монтажа и совместная оценка всех сопрягаемых деталей помогают восстановить правильную работу подвески коляски без перекоса и преждевременной выработки.
