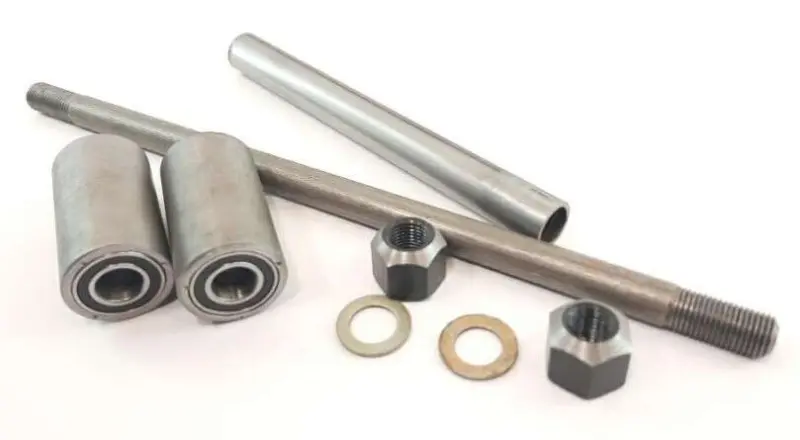

Ось маятника ИЖ на подшипниках VDKI

Ось маятника ИЖ на подшипниках VDKI

Предназначена для шарнирного соединения заднего маятника с рамой мотоцикла ИЖ. Деталь формирует ось качания маятника и служит опорой для его перемещения при работе задней подвески. Подшипниковая конструкция подходит для ремонта, при котором требуется восстановить свободное и соосное движение маятника без установки обычной втулочной опоры.

Назначение и особенности конструкции

Во время движения маятник постоянно отклоняется относительно рамы вслед за ходом заднего колеса и амортизаторов. Ось удерживает это соединение в заданном положении, а подшипники обеспечивают его подвижность. Исправная посадка важна для нормальной работы подвески: заметный поперечный люфт, подклинивание, скрип, тугое перемещение или следы износа на демонтированной оси указывают на необходимость проверки всего шарнира.

Версия VDKI относится именно к осям маятника ИЖ с подшипниковой опорой. Ее не следует выбирать только по общему названию марки мотоцикла: в разных модификациях и после прежних ремонтов конструкция соединения может отличаться. Особенно внимательно нужно проверять мотоциклы, в которых маятник уже переделывали или устанавливали детали другого исполнения.

Что сверить перед выбором

• Тип опоры. На мотоцикле должна применяться или устанавливаться подшипниковая схема маятника, соответствующая конструкции этой позиции.
• Общую длину оси. Сравните новую деталь с демонтированной по длине и положению всех посадочных участков.
• Диаметры посадок. Ось, подшипники, внутренние втулки и отверстия крепления должны соединяться без перекоса и самодельной подгонки.
• Резьбовую часть. Проверьте диаметр, шаг, длину резьбы и тип применяемого крепежа.
• Ширину соединения. Сопоставьте расстояние между креплениями рамы, ширину маятника и расположение дистанционных деталей.

Если старая ось погнута, сильно выработана или имеет поврежденную резьбу, одной регулировкой устранить проблему не получится. Одновременно осматривают посадочные места рамы и маятника, подшипники, внутренние опоры и крепеж. Новая ось не компенсирует разбитые отверстия, деформированный маятник или несоответствующие по размеру детали сопряжения.

Установка и проверка после ремонта

Перед разборкой мотоцикл надежно устанавливают и разгружают заднюю подвеску. После снятия прежней оси посадочные поверхности очищают, проверяют на задиры, коррозию и овальную выработку. Подшипники должны устанавливаться ровно, без передачи ударов через тела качения. Порядок размещения втулок, шайб и крепежа сохраняют по схеме конкретной модификации ИЖ; затяжку выполняют с моментом, указанным в руководстве по ремонту мотоцикла.

После сборки маятник должен перемещаться плавно, без заеданий и ощутимого бокового хода. До окончательной эксплуатации проверяют правильность установки заднего колеса, амортизаторов, привода и деталей, которые снимались для доступа к шарниру. Через небольшой пробег соединение полезно осмотреть повторно: крепеж должен сохранять затяжку, а в месте установки не должны появляться люфт или посторонний шум.

Ось маятника ИЖ на подшипниках VDKI подходит для планового восстановления задней подвески или замены поврежденной оси при совпадении всех посадочных параметров. Для уверенного подбора держите рядом демонтированную деталь и измерьте ключевые размеры штангенциркулем: это надежнее, чем ориентироваться только на внешний вид и общее обозначение мотоцикла.
