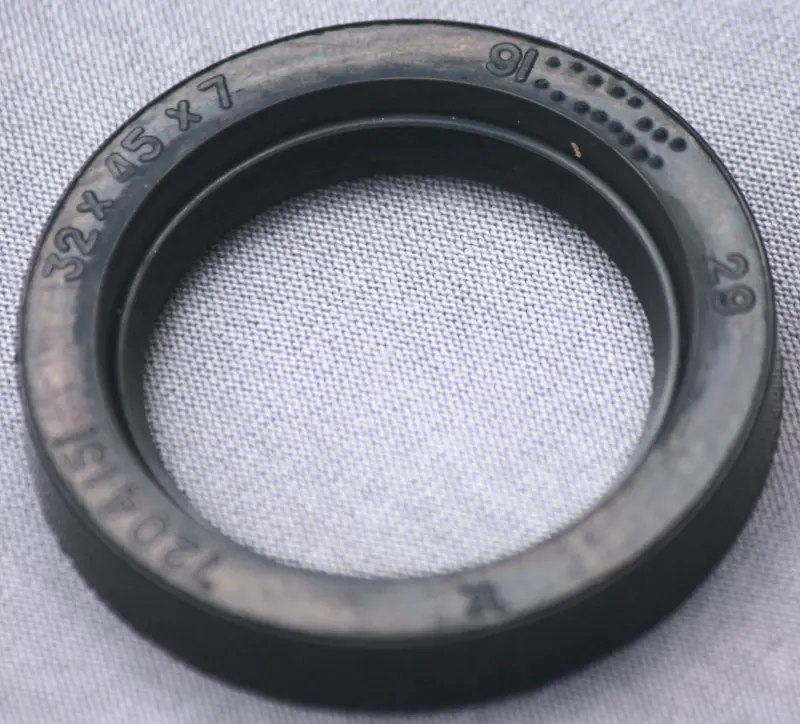

Сальник первичного вала коробки передач МТ/Днепр 32×45×7 VDKI

Сальник первичного вала коробки передач МТ/Днепр 32×45×7 VDKI

Деталь предназначена для уплотнения места выхода первичного вала из коробки передач мотоцикла МТ/Днепр. В этом соединении вал вращается относительно неподвижного корпуса, поэтому обычная плоская прокладка не подходит: требуется кольцевое контактное уплотнение, рабочая кромка которого прилегает к поверхности вала. Сальник помогает удерживать трансмиссионную смазку внутри картера и ограничивает проникновение пыли и других загрязнений со стороны внешней среды.

Назначение и особенности размера

Размер изделия составляет 32×45×7 мм. В обозначении сальника первая величина соответствует диаметру вала, вторая — диаметру посадочного отверстия, а третья — ширине уплотнения. Все три параметра участвуют в подборе: совпадения только внутреннего и наружного диаметров недостаточно, если ширина или профиль прежней детали отличаются. Размер 32×45×7 также встречается в карточках сальника первичного вала коробки передач для мотоциклов МТ/Днепр.

Наружная поверхность сальника фиксируется в посадочном отверстии корпуса, а внутренняя кромка работает по вращающемуся валу. Правильная посадка по наружному диаметру препятствует смещению детали и просачиванию масла между сальником и корпусом. Плотный контакт рабочей кромки с валом формирует динамическое уплотнение непосредственно в зоне вращения. Такой принцип позволяет отделить смазываемую полость коробки передач от внешней среды без ограничения нормального вращения вала.

Как проверить совместимость

Перед заказом следует установить место монтажа: эта позиция рассчитана именно на сторону первичного вала коробки передач МТ/Днепр. Затем необходимо сверить размеры снятого сальника и посадочных поверхностей — 32 мм по валу, 45 мм по отверстию корпуса и 7 мм по ширине. Дополнительно сравнивают форму профиля и направление рабочей кромки. Одинаковый наружный вид мотоцикла или принадлежность запчасти к семейству МТ сами по себе не заменяют проверку размеров, поскольку коробки разных исполнений и ранее установленные агрегаты могут отличаться.

При разборке оценивают не только старый сальник, но и дорожку на валу, по которой скользила его кромка. Выработка, царапины, коррозия, заусенцы или заметное радиальное перемещение вала способны снова вызвать течь даже после установки новой детали. Проверки также требует посадочное отверстие: оно должно быть чистым, без остатков старого герметизирующего состава и повреждений, мешающих ровной запрессовке.

Рекомендации по установке

• Очистите вал и посадочное отверстие от масла с загрязнениями, стружки и остатков демонтированной детали.
• Уберите острые кромки и защитите уплотняющую часть от контакта со шлицами, резьбой и заусенцами при продвижении по валу.
• Перед монтажом нанесите на вал и внутреннюю кромку тонкий слой смазочного материала, используемого в обслуживаемом механизме, чтобы исключить сухое трение при первом вращении.
• Запрессовывайте сальник равномерно подходящей оправкой, прикладывая усилие ближе к его наружной окружности. Перекос или удар по одной точке может деформировать уплотнение.
• Ориентируйте основную рабочую кромку в сторону удерживаемой смазки и соблюдайте глубину установки, предусмотренную конструкцией коробки передач.

Снятый сальник повторно не устанавливают: при демонтаже его кромка и наружная посадочная поверхность могут получить незаметные повреждения. Поводом для замены служат следы масла у выхода первичного вала, потеря эластичности, надрывы, деформация или износ контактной кромки. После сборки полезно очистить наружную часть корпуса и проконтролировать место уплотнения после первых поездок. Если подтекание сохраняется, проверяют состояние вала, его опор и посадочного отверстия, а не пытаются устранить причину дополнительным перекосом или чрезмерным заглублением сальника.
