Пробковая прокладка поддона картера МТ, Днепр VDKI

Пробковая прокладка поддона картера МТ, Днепр VDKI

Прокладка предназначена для уплотнения стыка между картером двигателя и масляным поддоном мотоциклов МТ и Днепр. Поддон закрывает картер снизу и служит резервуаром для моторного масла, поэтому состояние соединения по его периметру непосредственно влияет на отсутствие подтеканий. Пробковая деталь заполняет небольшие неровности между сопрягаемыми плоскостями и формирует сплошной уплотняющий контур после равномерной затяжки крепежа.

Конструкция и назначение

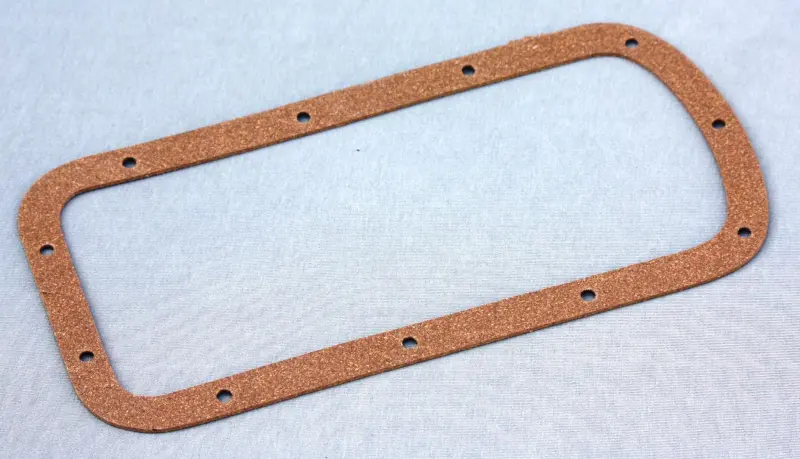

Прокладка выполнена в виде цельной рамки с закругленными углами. По периметру расположены монтажные отверстия, через которые проходит крепеж поддона. Открытая центральная часть соответствует полости картера и не перекрывает внутреннее пространство. Такая форма позволяет разместить уплотнение по всей линии соединения, не собирая контур из отдельных отрезков.

Пробковый материал рассчитан на сжатие между двумя плоскостями. При установке он подстраивается под небольшие поверхностные отклонения, однако не может компенсировать заметную деформацию поддона, глубокие повреждения или загрязнение посадочных мест. Результат ремонта зависит не только от новой прокладки, но и от состояния обеих сопрягаемых поверхностей.

Когда требуется замена

Прокладку устанавливают после снятия поддона при обслуживании или ремонте двигателя, а также при появлении следов масла вдоль его края. Поводом для замены служат разрыв, крошение, сильное обжатие, локальные продавленные участки или потеря целостности старого уплотнения. Перед разборкой полезно определить источник масла: следы выше линии поддона могут стекать вниз с другого участка двигателя и создавать ошибочное впечатление о негерметичном стыке.

• Место установки: между нижней плоскостью картера двигателя и масляным поддоном.
• Назначение: уплотнение соединения по периметру и ограничение выхода моторного масла через стык.
• Материал: пробка.
• Исполнение: цельный замкнутый контур с отверстиями под крепеж.
• Применение: мотоциклы семейства МТ и Днепр при совпадении геометрии поддона.
• Производитель: VDKI.

Как проверить соответствие

Перед заказом необходимо сопоставить прокладку со своим картером и поддоном. Основные критерии — общий контур, длина прямых сторон, радиусы углов, ширина уплотняющей полосы, количество отверстий, расстояния между ними и положение каждого отверстия относительно края. Одного общего обозначения модели недостаточно, если на мотоцикле установлен другой двигатель, поддон иной модификации либо ранее замененный корпус.

Прокладка должна ложиться на плоскость свободно, без растяжения, складывания и принудительного смещения. Все монтажные отверстия совмещают одновременно: нельзя расширять их крепежом или сдвигать рамку ради совпадения только одной стороны. Уплотняющая полоса должна полностью находиться на посадочной поверхности и не заходить внутрь картера либо за наружный край поддона.

Подготовка и установка

После демонтажа поддона с обеих плоскостей удаляют остатки прежнего уплотнения и загрязнения. Посадочные места осматривают по всему периметру, особенно возле отверстий крепежа: выгнутые участки, заусенцы и глубокие царапины могут помешать равномерному прилеганию. Прокладку размещают без перекоса, затем устанавливают поддон и наживляют весь крепеж до начала окончательной затяжки.

Крепеж затягивают постепенно и равномерно, соблюдая требования руководства по ремонту конкретного двигателя. Чрезмерное усилие способно сильно продавить пробку и деформировать край поддона, а неравномерная затяжка оставляет участки с недостаточным прижимом. После сборки, заполнения двигателя маслом и первого запуска соединение проверяют по всему периметру. Чистая наружная поверхность помогает быстро заметить свежий след и при необходимости проверить равномерность крепления.

Эта прокладка подходит для планового восстановления соединения поддона на МТ и Днепр, когда требуются пробковое исполнение и соответствующая форма. Точная сверка контура и отверстий до монтажа помогает избежать повторной разборки и получить аккуратный стык без перекоса уплотнения.
