Уплотнения дренажной трубки Днепр МТ, 10 шт., VDKI

Уплотнения дренажной трубки для двигателя Днепр МТ

Комплект предназначен для обслуживания дренажных, или масловозвратных, трубок оппозитного двигателя мотоцикла Днепр МТ. Эти трубки отводят масло из головок цилиндров обратно в картер, а кольцевые манжеты уплотняют места их установки. Исправное уплотнение помогает удерживать масло внутри предусмотренного канала и не допускает его выхода наружу в зоне соединения трубки с деталями двигателя.

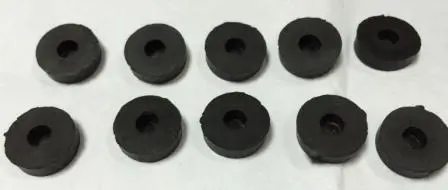

В набор входят 10 черных кольцевых уплотнений VDKI. Такая фасовка удобна для мастерской, планового обслуживания нескольких мотоциклов или формирования запаса для последующих ремонтов. В каталогах двигателя деталь встречается под обозначением MT801303. На один двигатель устанавливаются две такие прокладки — по одной для дренажной трубки каждого цилиндра. Следовательно, десяти деталей достаточно для пяти полных замен при условии, что конкретный двигатель имеет штатную конструкцию Днепр МТ.

Когда требуется замена

Манжеты стоит проверять при снятии цилиндров или головок, демонтаже дренажных трубок, а также при появлении масляных следов возле их посадочных мест. Уплотнение, которое затвердело, растрескалось, получило надрыв, потеряло форму или было заметно сдавлено, повторно устанавливать не следует. Даже если старая деталь внешне остается целой, после разборки она может уже не обеспечить нормальное прилегание на прежнем месте.

Перед заказом необходимо убедиться, что требуется именно прокладка масловозвратной трубки MT801303, а не уплотнение кожуха штанги, крышки головки или другой расположенной рядом детали. Эти позиции входят в одну зону двигателя, но отличаются назначением и формой. Товар рассчитан на двигатели семейства Днепр МТ с верхним расположением клапанов; карточки совместимых комплектов также относят MT801303 к 650-кубовым двигателям Днепр.

Что проверить при подборе

• Место установки: уплотнение должно находиться на дренажной трубке между головкой цилиндра и картером двигателя.
• Обозначение детали: в каталоге Днепр прокладке соответствует MT801303, а соседней трубке — MT801304.
• Форма: деталь выполнена как круглая манжета с центральным отверстием под трубку.
• Количество: комплект содержит 10 одинаковых уплотнений; штатный каталог указывает две детали на двигатель.
• Размеры посадки: перед монтажом следует сравнить наружный и внутренний диаметры, толщину и профиль с демонтированной манжетой, поскольку точные размеры в карточке не заявлены.

Рекомендации по установке

Работы выполняют на разобранном и очищенном соединении. Остатки старого уплотнения и загрязнения удаляют с посадочных поверхностей, после чего проверяют состояние самой трубки: на участке контакта не должно быть выраженных задиров, деформации или повреждений, способных нарушить прилегание новой манжеты. Новую деталь устанавливают ровно, без перекоса, растяжения и подрезания края. Трубка должна занять штатное положение без бокового напряжения.

После сборки соединение осматривают при первом запуске и после короткого периода работы двигателя. Отсутствие свежих масляных следов возле обеих дренажных трубок указывает на корректную посадку. Комплект подходит для ремонта, при котором нужны компактные профильные уплотнения именно этой позиции, и позволяет одновременно обслужить обе стороны двигателя, не используя повторно снятые манжеты.
