Ось маятника ИЖ с маслёнкой VDKI

Ось маятника ИЖ с маслёнкой VDKI

Ось предназначена для шарнирного крепления маятниковой вилки задней подвески мотоциклов ИЖ «Планета» и «Юпитер». Она проходит через посадочную часть маятника и служит его опорой относительно рамы, позволяя задней подвеске перемещаться при работе амортизаторов. Исправное соединение в этой точке важно для свободного хода маятника без заметного бокового люфта, стуков и перекоса.

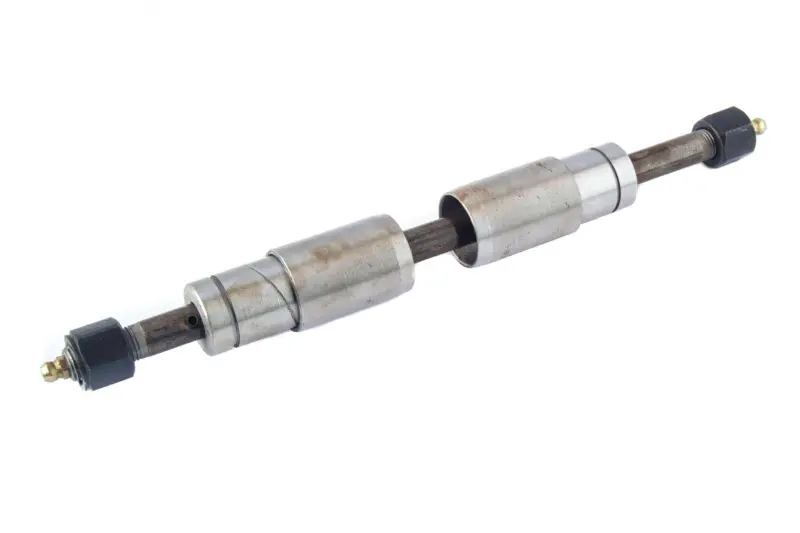

Деталь выполнена в сборе: конструкция включает длинную ось, цилиндрические втулки, концевой крепёж и маслёнку. Втулки образуют сопряжение в шарнире, а крепёж фиксирует установленную ось. Маслёнка обеспечивает доступ к зоне трения при периодическом обслуживании. Смазочный материал и порядок его внесения следует выбирать по руководству конкретной модификации мотоцикла.

Когда требуется замена

Состояние шарнира проверяют на мотоцикле, установленном на центральную подставку, покачивая маятник вместе с задним колесом в горизонтальной плоскости. Причиной ремонта могут стать ощутимый поперечный люфт, стук в месте крепления задней вилки, износ оси или втулок, повреждение резьбы и нарушение состояния сопрягаемых поверхностей. Если ось закисла, деформирована либо имеет выраженную выработку, одной регулировкой крепежа проблему устранить нельзя: необходимо осмотреть весь шарнир и заменить повреждённые детали.

Что проверить перед заказом

• Модель мотоцикла. Эта версия применяется в семействе ИЖ «Планета» и «Юпитер», однако исполнение рамы, маятника и шарнира может различаться между модификациями.
• Тип опоры. Нужно убедиться, что требуется вариант с втулками и маслёнкой, а не отличающееся исполнение на подшипниках.
• Посадочные параметры. Сравните с демонтированной деталью общую длину, диаметр оси, размеры и расположение втулок, форму концевых участков и параметры резьбы.
• Конструкцию крепления. Проверьте расположение маслёнки, количество и форму сопрягаемых деталей, а также посадочные места в раме и маятнике.
• Состояние соседних деталей. Перед установкой осмотрите втулки шарнира, уплотнения, распорные детали и отверстия крепления: их износ способен сохранить люфт даже после замены оси.

Практические особенности

• Маслёнка даёт доступ к обслуживаемой зоне шарнира без разборки всего соединения, что упрощает периодическое внесение подходящего смазочного материала.
• Исполнение в сборе объединяет ось, втулочные части и концевой крепёж в согласованной конструкции, поэтому при ремонте не приходится подбирать основные части соединения по отдельности.

Установка и обслуживание

Монтаж выполняют при разгруженной задней подвеске. После снятия старой оси посадочные отверстия очищают, проверяют соосность креплений и оценивают износ деталей шарнира. Сопрягаемые поверхности подготавливают и смазывают в соответствии с руководством по обслуживанию мотоцикла. Ось должна проходить через совмещённые отверстия без перекоса; забивать её через неправильно выставленные детали не следует, поскольку это может повредить резьбу и посадочные поверхности.

Крепёж затягивают с моментом, предусмотренным для конкретной модели ИЖ, после чего проверяют свободное перемещение маятника и отсутствие бокового люфта. Маслёнка должна оставаться доступной для последующего обслуживания. После сборки также контролируют правильность установки задних амортизаторов, колеса и связанных деталей подвески. Такой порядок помогает восстановить нормальную работу шарнира и не маскировать износ чрезмерной затяжкой гаек.
