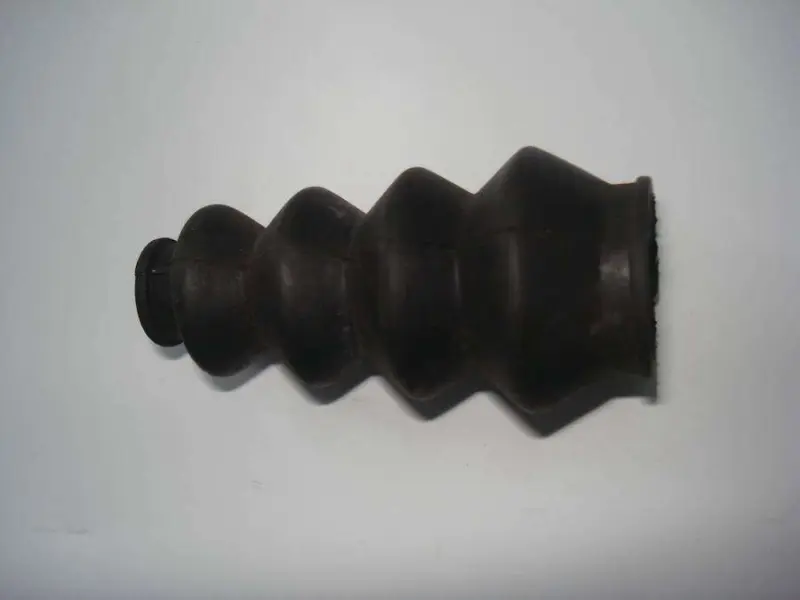

Гофра тормозной тяги ИЖ VDKI

Гофра тормозной тяги ИЖ VDKI

Защитная гофра предназначена для тормозной тяги отечественных мотоциклов ИЖ. Она закрывает подвижный участок механического тормозного привода и ограничивает прямое попадание пыли, грязи и влаги к защищаемому соединению. Деталь пригодится при восстановлении тормозного механизма, плановом обслуживании или замене старого чехла, который растрескался, порвался, потерял форму либо перестал удерживаться на посадочных участках.

Гофрированный профиль позволяет чехлу изменять длину вслед за перемещением тяги. Несколько складок последовательно сжимаются и расправляются, поэтому правильно установленная деталь не должна мешать свободному ходу привода. На концах предусмотрены посадочные части разного диаметра: при монтаже их ориентируют в соответствии с формой защищаемого соединения. Черное исполнение соответствует привычному виду деталей тормозного механизма и не выделяется рядом с тягой и рычагом.

Назначение и практическая польза

• Закрытый участок тяги меньше контактирует с дорожной пылью, грязью и брызгами, что упрощает поддержание соединения в чистом состоянии.
• Гофрированная форма сопровождает перемещение тормозной тяги, сохраняя защиту подвижного участка при нажатии и отпускании педали.
• Разные по форме концевые посадки помогают расположить чехол на предусмотренных для него участках без лишнего перегиба.
• Компактная конструкция позволяет заменить поврежденную защиту отдельно, если сама тяга, крепеж и рычаг остаются пригодными к эксплуатации.

Как подобрать гофру

Название ИЖ указывает на применение в соответствующей группе отечественных мотоциклов, однако перед установкой необходимо учитывать конкретную модель и исполнение тормозного привода. В карточках этой позиции также указываются мотоциклы ИЖ с двухтактным двигателем объемом 350 см³, но эти сведения не заменяют сравнение с ранее установленной деталью: у техники разных лет и модификаций компоновка соединения может отличаться.

Для подбора сопоставьте общую длину старой гофры в свободном состоянии, количество и форму складок, наружный профиль, диаметры обеих посадочных частей и направление установки. Особенно важна разница между узким и широким концом. Новая деталь должна садиться на предусмотренные места без чрезмерного растяжения, свободного проворачивания и подрезки. Если прежний чехол утрачен, ориентируйтесь на конструкцию тяги и размеры участков, которые он должен закрывать.

Установка и проверка

Монтаж удобно совмещать с обслуживанием тормозной тяги. До установки очищают посадочные места и проверяют состояние самой тяги, пальцев, крепежа и рычагов. Гофру надевают в правильном направлении, расправляют складки и полностью размещают края на посадочных участках. Перекручивание, сильное осевое натяжение или зажатая складка могут ограничить нормальное перемещение защитного чехла.

После сборки несколько раз нажмите и отпустите педаль тормоза. Тяга должна перемещаться свободно, а гофра — сжиматься и возвращаться без соскальзывания с краев. Затем проверяют регулировку привода и работу тормоза по руководству конкретного мотоцикла. Гофра выполняет защитную функцию: она не устраняет люфт изношенных шарниров, не заменяет регулировку тяги и не компенсирует повреждение крепежных деталей.

Во время последующего обслуживания осматривайте складки и посадочные края. Разрывы, глубокие трещины, устойчивая деформация или смещение с посадочного места означают, что открытый участок соединения уже не защищен должным образом. Своевременная замена помогает сохранить тормозную тягу и прилегающие детали чистыми, не разбирая исправные части механизма без необходимости.
