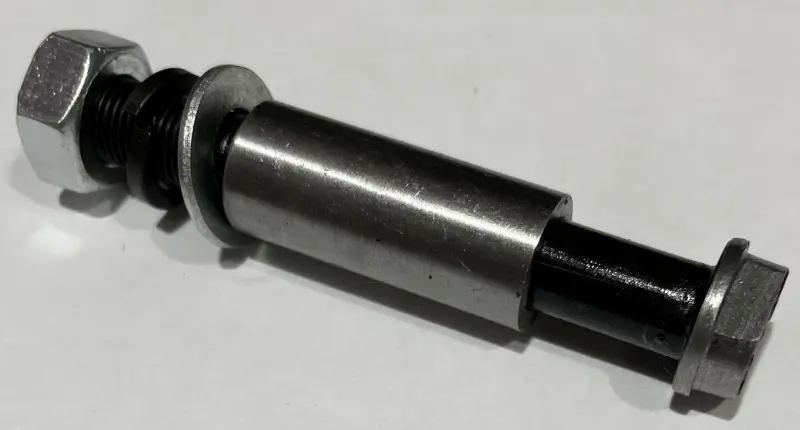

Болт коромысла с втулкой, гайкой и шайбой МТ, Днепр VDKI

Болт коромысла с втулкой для мотоциклов МТ и Днепр

Комплект VDKI предназначен для установки коромысла в клапанном механизме двигателя мотоциклов семейства МТ и Днепр. В состав входят болт, цилиндрическая втулка, гайка и шайба. Эти детали совместно фиксируют коромысло в головке цилиндра и образуют его опору, поэтому состояние посадочных поверхностей, резьбы и крепежа непосредственно влияет на свободу движения коромысла и точность настроенного клапанного зазора.

Коромысло передает движение от штанги к клапану и при работе двигателя многократно поворачивается относительно своей опоры. Изношенный болт или втулка могут сопровождаться боковым люфтом, стуком в области головки цилиндра, неустойчивостью регулировки либо подклиниванием коромысла. Комплект подходит для ремонта, при котором требуется заменить сопряженные детали крепления, а не оставлять старую втулку, гайку или шайбу с заметной выработкой.

Что учитывать при подборе

Обозначение МТ, Днепр указывает на заявленное семейство мотоциклов, однако перед установкой необходимо сопоставить деталь со снятым крепежом и конструкцией конкретной головки цилиндра. У разных исполнений и деталей прежних ремонтов могут отличаться посадки, поэтому название модели само по себе не заменяет проверку геометрии.

• Назначение: крепление и опора коромысла клапанного механизма двигателя.
• Заявленная применяемость: мотоциклы семейства МТ и Днепр.
• Состав позиции: болт, втулка, гайка и шайба.
• Проверка перед покупкой: общая длина болта, длина и диаметр гладкой части, размеры втулки, тип резьбы, форма головки и расположение шайбы.
• Дополнительная проверка: соответствие отверстия коромысла, посадочных мест головки цилиндра и пространства под установленным крепежом.

Сравнивать нужно не только внешний вид деталей. Втулка должна соответствовать болту и отверстию коромысла, а резьбовая часть — штатному месту крепления и гайке. Слишком свободная посадка не устранит люфт, а чрезмерно плотная может ограничить движение коромысла. Если двигатель уже ремонтировался, следует проверить, не расточены ли отверстия и не установлены ли детали другого размера.

Когда требуется замена

Основанием для дефектовки служат выраженный боковой люфт коромысла, задиры или ступенчатая выработка на сопряженных поверхностях, деформация болта, поврежденная резьба, сорванные грани гайки и шайба с заметной деформацией. Отдельно проверяют само коромысло и его отверстие: установка нового крепежа не устранит люфт, если ответная деталь уже изношена. Причину стука также следует оценивать комплексно, поскольку шум в головке цилиндра может быть связан с клапанным зазором, штангой, клапаном или другими деталями привода.

Рекомендации по установке

Монтаж выполняют на очищенных посадочных местах после осмотра коромысла и головки цилиндра. Болт и втулку устанавливают без перекоса и ударной запрессовки, способной повредить посадку. Резьба должна навинчиваться свободно от руки до начала затяжки. Гайку затягивают с усилием, предусмотренным руководством для конкретной модификации двигателя: чрезмерная затяжка способна деформировать крепеж, а недостаточная — привести к ослаблению соединения.

После сборки коромысло должно перемещаться плавно, без заедания и чрезмерного бокового смещения. Затем выставляют клапанные зазоры по процедуре для конкретного двигателя, проворачивают коленчатый вал вручную и повторно контролируют движение клапанного механизма. После запуска проверяют отсутствие постороннего металлического шума и стабильность регулировки. Такой порядок помогает оценить весь узел в сборе и не скрыть новым крепежом износ соседних деталей.
