Первичный вал КПП 535 мм, 6 шлицев, тип 2 для Xingtai 24B, Shifeng 244, Taishan 24

Первичный вал КПП 535 мм, тип 2

Первичный вал предназначен для коробок передач минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Деталь устанавливается на входе КПП, принимает вращение со стороны сцепления и передает его на шестерни трансмиссии. Эта версия имеет длину 535 мм, шестишлицевое соединение и конструктивное исполнение типа 2. Такое сочетание параметров необходимо учитывать при ремонте: у валов для перечисленных моделей встречаются другие длины и варианты исполнения, которые нельзя считать взаимозаменяемыми только по названию техники.

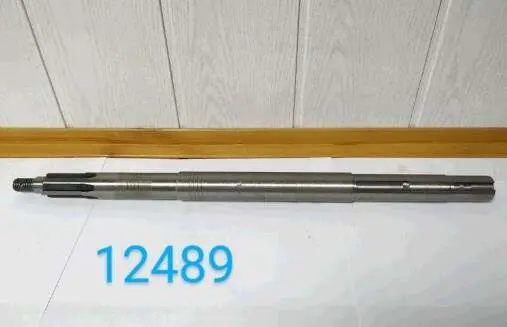

Вал представляет собой длинную ступенчатую деталь с несколькими посадочными участками. Конструкция включает шлицевой конец, резьбовой участок, цилиндрические ступени и продольный паз. Каждый из этих элементов взаимодействует с сопрягаемыми деталями коробки, поэтому при подборе требуется сравнить не один общий размер, а весь профиль старого вала. Совпадение модели минитрактора без проверки геометрии не исключает различий между модификациями КПП.

Подтвержденные параметры

• Назначение: первичный вал коробки передач.
• Совместимые модели: Xingtai 24B, Shifeng 244 и Taishan 24.
• Исполнение: тип 2.
• Общая длина: 535 мм.
• Шлицевое соединение: 6 шлицев.
• Диаметры по шлицам и последующим ступеням: 27,5/30/33 мм.
• Диаметры участков под шпонку: 28/30 мм.
• Масса: 2,89 кг.

Как проверить совместимость

Перед заказом сопоставьте снятую деталь с исполнением типа 2. Проверьте полную длину, количество и профиль шлицев, диаметры ступеней, расположение паза, форму резьбового конца и расстояния между посадочными участками. Особенно внимательно отнеситесь к обозначению типа: для тех же Xingtai 24B, Shifeng 244 и Taishan 24 продаются первичные валы типа 1 и типа 3, а также варианты другой длины. Равное количество шлицев само по себе не подтверждает совпадение.

Если старый вал деформирован или его края повреждены, измерения лучше выполнять по сохранившимся цилиндрическим поверхностям и дополнительно сверять размеры с ответными деталями. Для общей длины измеряют деталь от одного крайнего торца до другого. Диаметры проверяют отдельно на каждой ступени, не объединяя близкие значения. Положение паза и резьбовой части также должно соответствовать конфигурации демонтированного вала.

Рекомендации по установке

Замена первичного вала связана с разборкой коробки передач и требует правильного расположения сопрягаемых деталей. До сборки следует проверить состояние шлицевых соединений, шпонки, подшипников, уплотнений и взаимодействующих шестерен. Поврежденные или чрезмерно изношенные сопрягаемые поверхности способны вызвать люфт, шум и перекос даже после установки нового вала. Посадочные места очищают от загрязнений и продуктов износа, а сборку выполняют в последовательности, предусмотренной для конкретной коробки.

После монтажа вал должен вращаться без заеданий и несвойственного осевого или радиального перемещения. До начала эксплуатации проверяют корректность включения передач и отсутствие постороннего шума. Деталь подходит для планового восстановления КПП и ремонта при износе шлицев, повреждении посадочных участков, деформации либо появлении люфта со стороны входа коробки. Точная предварительная сверка исполнения позволяет установить вал без попытки адаптировать несовпадающую модификацию.
