Рычаг воздушной заслонки бензопилы Goodluck GL4500/5200 SVET

Рычаг воздушной заслонки Goodluck GL4500/5200 SVET

Механический рычаг предназначен для управления воздушной заслонкой карбюратора при запуске бензопил Goodluck GL4500 и GL5200. Деталь передает движение от наружной рукоятки к заслонке: перед холодным пуском оператор переводит ее в закрытое положение, ограничивая поступление воздуха и создавая условия для обогащения топливовоздушной смеси. После первых вспышек двигателя заслонку открывают, чтобы мотор мог перейти к обычному режиму работы.

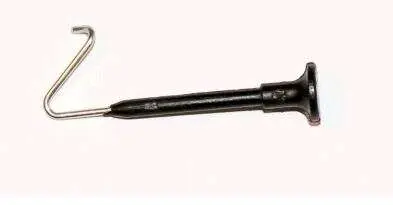

Конструкция объединяет вытянутую тягу с загнутым зацепом на одном конце и черную рукоятку с упором на другом. Такая форма позволяет воздействовать на механизм карбюратора из доступной оператору зоны корпуса пилы. Рычаг относится к механизму управления заслонкой и не заменяет сам карбюратор, его внутренние детали или тягу газа. Его выбирают при поломке, деформации либо потере штатной рукоятки, а также когда управление заслонкой стало затрудненным из-за повреждения соединения.

Назначение и признаки необходимости замены

Исправный рычаг должен перемещать заслонку между предусмотренными положениями без выпадения из зацепления. Замена актуальна, если рукоятка треснула или отломилась, тяга погнулась, зацеп перестал удерживаться на ответной детали либо заслонка не доходит до нужного положения. Затрудненный холодный запуск может сопровождать такую неисправность, однако перед ремонтом следует убедиться, что причина действительно находится в механизме управления: похожие симптомы возможны и при неполадках карбюратора, топливопроводов, фильтров или системы зажигания.

Как проверить совместимость

Позиция заявлена для бензопил Goodluck GL4500 и GL5200 в исполнении SVET. Одного совпадения числового обозначения пилы недостаточно: в технике одной серии встречаются различающиеся варианты рычагов. Перед выбором сопоставьте старую деталь с новой по общей длине и изгибам тяги, форме и направлению зацепа, расположению рукоятки, точкам соединения с заслонкой и проходу через корпус. Особенно внимательно проверяйте конфигурацию, если пила уже ремонтировалась, на ней меняли карбюратор или элементы корпуса.

• Тип детали: механический рычаг управления воздушной заслонкой карбюратора.
• Назначение: перевод заслонки в положение для холодного запуска и возврат в открытое положение после пуска.
• Заявленная применяемость: бензопилы Goodluck GL4500 и GL5200.
• Исполнение: SVET.
• Конфигурация: вытянутая тяга с загнутым зацепом и наружной рукояткой.

Установка и проверка после ремонта

Монтаж выполняют при заглушенном и остывшем двигателе. Для доступа к карбюратору снимают предусмотренные конструкцией пилы корпусные детали и воздушный фильтр, после чего отсоединяют поврежденный рычаг и устанавливают новый в те же точки зацепления. Тяга должна проходить по штатной траектории, не упираться в корпус, не задевать соседние детали и не изгибаться при полном ходе. Перед окончательной сборкой вручную переведите рукоятку между положениями и проконтролируйте соответствующее движение заслонки.

После установки проверьте надежность зацепления, свободный ход и правильное положение заслонки на обоих концах перемещения. Не следует прикладывать к рукоятке чрезмерное усилие: тугой ход обычно указывает на перекос, неверную укладку тяги или несовпадение модификации. Точная предварительная сверка формы помогает восстановить привычное управление холодным запуском и избежать повторной разборки бензопилы.
