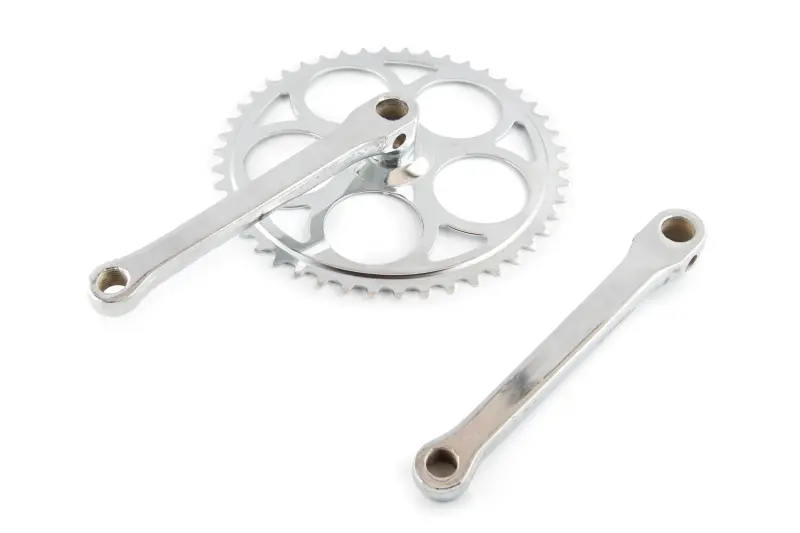

Велосипедная система шатунов FM 45T, 170 мм, под круглый вал, хром

Велосипедная система шатунов FM 45T с двумя шатунами

Комплект предназначен для ремонта велосипедной трансмиссии с передней звездой на 45 зубьев и посадкой шатунов под круглый вал. В него входят ведущая звезда с правым шатуном и отдельный левый шатун длиной 170 мм. Детали имеют хромированное покрытие, а диск звезды выполнен с круглыми окнами. Такая конфигурация подходит для замены сразу обеих сторон системы, когда требуется восстановить передачу усилия от педалей к цепи и сохранить основные параметры прежней детали.

Во время движения педали вращают шатуны, правая сторона приводит переднюю звезду, а ее зубья перемещают цепь. Число 45T означает 45 зубьев и является одним из главных параметров передаточного отношения. Итоговое усилие на педалях и пройденное за оборот расстояние зависят не только от передней звезды, но и от задней ведомой звезды. Если требуется сохранить привычный характер хода велосипеда, перед покупкой следует сопоставить количество зубьев с демонтированной системой и учесть установленную сзади звезду.

Что входит в конструкцию

• Передняя звезда 45T с правым шатуном: принимает усилие от правой педали и передает вращение велосипедной цепи.
• Левый шатун: устанавливается с противоположной стороны каретки и образует пару с правым.
• Длина шатунов 170 мм: этот размер необходимо сравнить со штатной системой, поскольку он влияет на положение педалей относительно оси каретки и рамы.
• Посадка под круглый вал: определяет тип соединения с осью каретки и не должна заменяться вариантом под квадрат или шлицы без соответствующей переделки.
• Хромированная поверхность: формирует серебристый внешний вид комплекта.
• Круглые окна в диске: являются характерной особенностью исполнения звезды.

Как проверить совместимость

Для правильного выбора недостаточно совпадения только по числу зубьев. Сначала сравните профиль посадки на вал: комплект рассчитан именно на круглую ось. Затем проверьте длину обоих прежних шатунов, положение звезды относительно рамы и задней звезды, свободное пространство возле пера рамы и возможность установки имеющейся защиты цепи. Цепная линия после монтажа должна соответствовать трансмиссии велосипеда, иначе цепь будет идти с боковым перекосом, появятся шум и ускоренный износ.

Также необходимо отдельно уточнить соответствие цепи зубьям звезды. В названии позиции не указан размер велосипедной цепи, поэтому его следует определить по установленной трансмиссии или старой детали. Проверьте посадочные параметры педалей: их резьба должна подходить к отверстиям в шатунах. Крепеж каретки, педали и другие сопутствующие детали стоит подбирать по фактической конструкции велосипеда, поскольку их параметры для этого комплекта не заявлены.

Замена и установка

Замену системы обычно выполняют при заметном изгибе шатуна, повреждении посадочного места, неисправной резьбе педали, деформации звезды либо сильном износе зубьев. До установки следует проверить состояние вала каретки и отсутствие недопустимого люфта: новая пара шатунов не устранит износ самой каретки. Правый и левый шатуны устанавливают на противоположных концах оси с разворотом на 180 градусов, после чего контролируют надежность крепления, свободное вращение и отсутствие касания звезды о раму или защиту.

После сборки проверьте ход цепи на полном обороте, боковое биение звезды и затяжку педалей с учетом направления их резьбы. Если размеры посадки, параметры крепежа или положение цепной линии нельзя определить точно, установку лучше поручить веломастеру. Комплект FM 45T с шатунами 170 мм следует выбирать как согласованную замену по типу круглого вала, числу зубьев, длине рычагов и геометрии трансмиссии.
