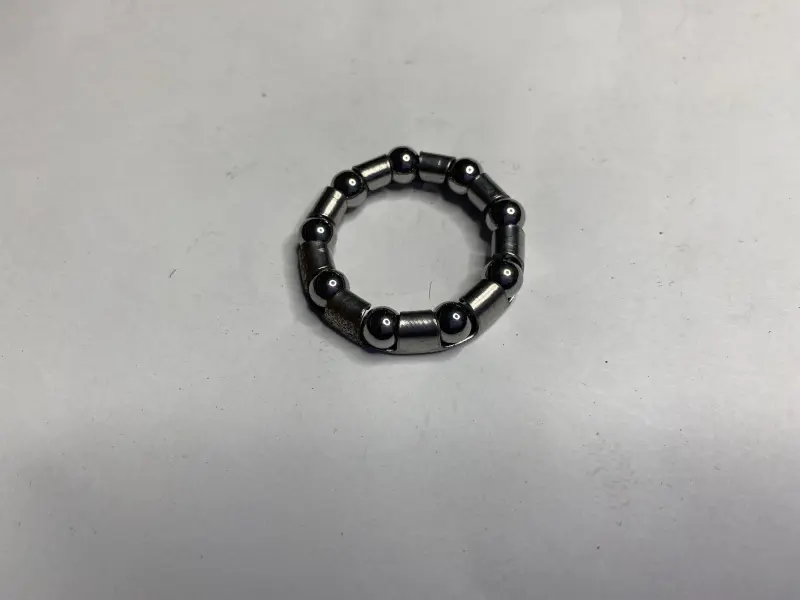

Велосипедный шариковый подшипник в сепараторе mod.04 29×18×7 мм FM-2

Велосипедный шариковый подшипник в сепараторе mod.04

Открытый подшипник типоразмера 29×18×7 мм предназначен для обслуживания вращающихся механизмов велосипеда с соответствующей посадочной геометрией. Девять шариков размещены по окружности и удерживаются сепаратором на заданном расстоянии друг от друга. Такая компоновка поддерживает вращающуюся деталь, передает нагрузку на сопряженные поверхности и помогает уменьшить трение между подвижными частями.

Конструкция не имеет собственных наружного и внутреннего колец: шарики работают по штатным дорожкам велосипедного механизма. Поэтому состояние чашек, конусов и других контактных поверхностей напрямую влияет на результат ремонта. Новый подшипник не устранит раковины, глубокие борозды, сколы или выраженную выработку на дорожках. Перед установкой посадочное место очищают и осматривают, а поврежденные сопряженные детали обслуживают или заменяют вместе с подшипником.

Основные параметры

• Наружный диаметр: 29 мм.
• Внутренний диаметр: 18 мм.
• Высота: 7 мм.
• Конструкция: открытый шариковый подшипник с сепаратором.
• Количество шариков: 9.
• Исполнение: mod.04, обозначение FM-2.

Как правильно подобрать

Размер 29×18×7 мм является главным критерием, но для уверенного подбора одних наружных габаритов недостаточно. Сравните новую деталь со снятым подшипником по наружному и внутреннему диаметру, высоте, числу шариков, форме сепаратора и расположению шариков относительно его кромок. Также проверьте диаметр и профиль дорожек, глубину посадки и свободное пространство внутри механизма. Деталь не следует считать универсальной для всех велосипедов или всех узлов с близкими размерами.

Если старый сепаратор деформирован, точнее измерять посадочное место и неповрежденные сопряженные детали. Размеры снимают в нескольких точках: это помогает обнаружить овальность, перекос или выработку, которые могут исказить результат. Обозначение mod.04 удобно использовать как дополнительный ориентир, однако окончательное решение принимают по геометрии штатного подшипника и посадочных поверхностей.

Когда требуется замена

Поводом для обслуживания становятся заметный люфт, хруст, щелчки, заедание, неровное вращение либо повреждение сепаратора. Подобные признаки могут быть связаны не только с шариками, но и с загрязненной смазкой, неправильной регулировкой, изношенными чашками или конусами. Разборка с осмотром всех контактных поверхностей позволяет определить полный объем ремонта и не устанавливать новую деталь на поврежденные дорожки.

Установка и регулировка

При монтаже сохраняют штатную ориентацию сепаратора: сторона расположения шариков должна соответствовать профилю дорожки. Деталь устанавливают без ударов и перекоса, используя смазку, подходящую для обслуживаемого велосипедного механизма. После сборки регулируют прижим так, чтобы вращение оставалось плавным, без закусывания, но и без ощутимого люфта. Чрезмерная затяжка увеличивает сопротивление и нагрузку на шарики, а слабая регулировка допускает биение и ускоряет износ контактных поверхностей.

После установки механизм несколько раз проворачивают вручную, контролируют равномерность хода и повторно проверяют люфт. Такой порядок особенно полезен после замены поврежденного сепаратора или очистки старой смазки: он помогает убедиться, что шарики заняли дорожку правильно, а регулировка не мешает свободному вращению.
