Руль для квадроцикла ATV 50 FLD

Руль для квадроцикла ATV 50 FLD

Руль предназначен для восстановления управления квадроциклом ATV 50 FLD. Он устанавливается на рулевую колонку, принимает усилие от рук водителя и служит основанием для размещения рукояток, рычагов, переключателей и привода газа. Деталь подойдет для ремонта техники с погнутым, поврежденным или неудобно установленным штатным рулем, если ее посадка и геометрия соответствуют конструкции конкретного квадроцикла.

Конструкция и назначение

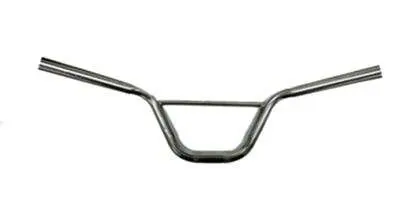

Деталь выполнена в виде цельного гнутого руля с приподнятыми боковыми участками. Между центральными изгибами расположена горизонтальная перемычка. Такая форма оставляет прямые зоны по краям для установки рукояток и органов управления, а центральную часть — для фиксации в штатном держателе рулевой колонки. Руль имеет серебристый металлический оттенок и поставляется без установленных рукояток, рычагов и переключателей.

Во время движения руль передает поворотное усилие на рулевую колонку. От его положения зависит удобство хвата, доступ к рычагам и возможность свободно поворачивать передние колеса в обе стороны. Правильно установленная деталь не должна проворачиваться в креплении, касаться облицовки или создавать натяжение тросов и проводки при полном повороте.

Что проверить при подборе

• Модель техники. Позиция обозначена для ATV 50 FLD. Обозначение квадроцикла необходимо сверить с данными обслуживаемой техники.
• Посадку в держателе. Сравните диаметр центральной зоны и форму места зажима со снятым рулем. Крепеж должен равномерно удерживать деталь без зазора и перекоса.
• Общую геометрию. Сопоставьте ширину, высоту подъема, углы изгибов и положение боковых участков. Эти параметры влияют на посадку водителя и расстояние до облицовки.
• Зоны для оборудования. Проверьте диаметр и доступную длину концов под рукоятки, рычаги, блоки переключателей и механизм газа.
• Прокладку коммуникаций. Штатные тросы и проводка должны доходить до своих мест без натяжения, перегибов и контакта с подвижными деталями во всем диапазоне поворота.

Установка и проверка после ремонта

Перед монтажом снимите со старого руля установленное оборудование и осмотрите держатель на рулевой колонке. Посадочные поверхности очищают от загрязнений, после чего новый руль предварительно выставляют по центру. Угол наклона выбирают так, чтобы водитель мог естественно удерживать рукоятки, пользоваться тормозными рычагами и газом, не меняя хват при обычном маневрировании.

Крепление затягивают равномерно с учетом требований сервисной документации квадроцикла. Затем устанавливают рукоятки и органы управления, возвращают на место тросы и проводку. Газовый механизм должен свободно перемещаться и самостоятельно возвращаться в исходное положение. При повороте руля до обоих ограничителей проверяют отсутствие натяжения коммуникаций, защемления, контакта с кузовными панелями и самопроизвольного изменения оборотов двигателя.

Когда требуется замена

Руль меняют после удара или опрокидывания, при заметной деформации, трещинах, сильной коррозии либо повреждении участков под крепление оборудования. Эксплуатация погнутой детали меняет положение рук и может мешать симметрично управлять квадроциклом. Если старый руль смещается в зажиме, сначала нужно проверить не только его состояние, но и исправность держателя с крепежом.

Перед заказом положите снятую деталь рядом с новой по контуру и сопоставьте все основные посадочные точки. Точная проверка геометрии, диаметра зажима и зон под органы управления помогает установить руль без переделки тросов, проводки и штатных креплений.
