Наконечник рулевой тяги ATV 50/125 mod.1 JPX

Наконечник рулевой тяги ATV 50/125 mod.1 JPX

Деталь предназначена для рулевого управления квадроциклов ATV 50/125 и соединяет рулевую тягу с поворотной частью передней подвески. Шарнир позволяет передавать усилие от руля к колесу, сохраняя необходимую подвижность соединения при повороте и перемещении подвески. Такое исполнение помогает тяге менять угол относительно места крепления без заклинивания и чрезмерного бокового напряжения.

Модификация mod.1 важна при подборе: у внешне похожих наконечников для квадроциклов могут отличаться резьба хвостовика, направление резьбы, длина корпуса, размеры пальца и форма посадки. Обозначение ATV 50/125 указывает на назначение для соответствующей группы малокубатурных квадроциклов, но не заменяет проверку конкретной конструкции рулевого механизма. Перед заказом сопоставьте снятую деталь с новой по общей геометрии, стороне установки, резьбовому соединению с тягой и посадке шарнирного пальца.

Конструкция и назначение

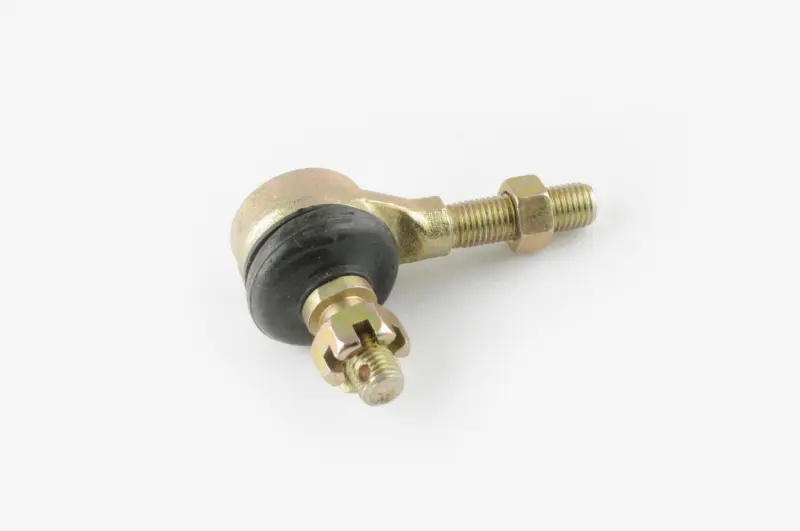

Наконечник выполнен как угловой шарнир с резьбовым хвостовиком для соединения с рулевой тягой. На хвостовике установлена контргайка, которая используется для фиксации выбранного положения после регулировки. Шарнирная часть закрыта защитным пыльником. Палец имеет резьбовой конец, корончатую гайку и отверстие под шплинтовую фиксацию. Такая схема соединения применяется там, где крепление должно одновременно передавать рулевое усилие и сохранять подвижность при изменении взаимного положения деталей.

• Подвижный шарнир: передает перемещение рулевой тяги к поворотной части и допускает рабочее изменение угла соединения.
• Защитный пыльник: закрывает область шарнира от прямого попадания пыли и загрязнений, поэтому его целостность необходимо проверить до монтажа.
• Контргайка на хвостовике: позволяет зафиксировать положение наконечника на тяге после выставления требуемой длины соединения.
• Корончатая гайка со шплинтовой фиксацией: обеспечивает механическое стопорение крепежа шарнирного пальца после затяжки.

Когда требуется замена

Наконечник проверяют при появлении свободного хода в рулевом управлении, стука в передней части квадроцикла, нечеткой реакции колес на движение руля или обнаружении поврежденного пыльника. Основанием для замены также служат заметный люфт шарнира, деформация корпуса или хвостовика, повреждение резьбы и износ посадки пальца. Эксплуатация соединения с выраженным люфтом ухудшает точность управления и увеличивает нагрузку на тягу, крепление и сопряженные детали.

Как правильно подобрать и установить

Сначала определите, соответствует ли снятый наконечник исполнению mod.1. Затем сравните диаметр, шаг и направление резьбы со стороны тяги, рабочую длину резьбового хвостовика, размеры и форму пальца, положение шарнира и доступный диапазон его наклона. Нельзя выбирать деталь только по кубатуре двигателя: квадроциклы одной группы 50/125 могут иметь разные варианты рулевых тяг и поворотных креплений.

Перед монтажом очистите резьбу тяги и посадочное место, убедитесь в отсутствии повреждений сопряженных деталей и проверьте целостность пыльника. Положение старого наконечника на тяге желательно предварительно измерить или отметить, чтобы сохранить исходную длину соединения как начальную настройку. После установки крепеж затягивают по требованиям руководства конкретного квадроцикла, контргайку фиксируют, а корончатую гайку стопорят шплинтом. Завершать ремонт следует проверкой свободного движения рулевого механизма, отсутствия люфта и корректности углов установки передних колес.

Наконечник JPX подходит для обслуживания рулевого управления ATV 50/125 при точном совпадении исполнения mod.1 и всех присоединительных параметров. Тщательная сверка со снятой деталью особенно важна, если модель квадроцикла выпускалась с несколькими вариантами рулевой системы.
