Наконечник рулевой тяги ATV 150/250 mod. 2 JPX

Наконечник рулевой тяги ATV 150/250 mod. 2 JPX

Деталь предназначена для рулевого управления квадроциклов ATV класса 150/250 и используется в шарнирном соединении рулевой тяги с поворотной частью ходовой. Подвижное соединение передает усилие от руля к колесу, одновременно позволяя деталям менять взаимное положение при повороте и работе подвески. Исполнение mod. 2 необходимо учитывать при подборе: одинаковое обозначение объема двигателя само по себе не подтверждает совпадение резьбы, длины и посадочных мест на конкретном квадроцикле.

Назначение и конструкция

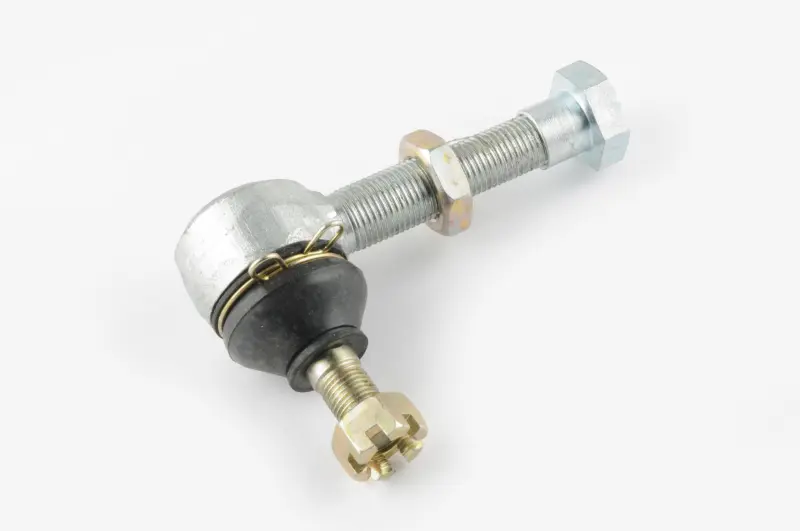

Наконечник объединяет шарнирный корпус, резьбовой хвостовик для соединения с тягой и палец для крепления к ответной детали. Шарнир обеспечивает необходимую подвижность соединения без жесткой фиксации тяги относительно поворотного механизма. Резьбовая часть снабжена контргайкой, которая используется для фиксации выбранного положения после регулировки. Шарнир закрыт защитным чехлом, а палец комплектуется корончатой гайкой и шплинтом для механической фиксации резьбового соединения.

Такая схема крепления позволяет установить наконечник в штатное место и зафиксировать регулировку тяги. Защитный чехол закрывает зону шарнира от прямого попадания дорожной грязи, а шплинт препятствует самопроизвольному отворачиванию корончатой гайки при вибрациях. Состояние этих деталей важно проверять как при установке, так и во время планового обслуживания рулевого управления.

Когда требуется замена

Проверка наконечника необходима при появлении свободного хода в рулевом управлении, стука со стороны передней подвески, неточной реакции колес на движение руля или заметном повреждении защитного чехла. Причиной замены также становятся деформация корпуса и хвостовика, изношенное шарнирное соединение либо поврежденная резьба. Эксплуатация наконечника с выраженным люфтом ухудшает точность управления и увеличивает нагрузку на тягу, крепления и соседние детали поворотного механизма.

Перед решением о замене следует исключить свободный ход в других соединениях рулевой системы. Проверяют оба наконечника, саму тягу, точки ее крепления и поворотные детали. Если одна сторона имеет заметный износ, полезно оценить состояние парной детали: условия ее работы обычно сходны, хотя решение о замене принимают по фактическому состоянию каждого соединения.

Как правильно подобрать

При выборе сопоставьте старую деталь с исполнением mod. 2 по общей форме, длине корпуса и хвостовика, направлению и диаметру резьбы, ее шагу, размеру пальца и посадочной части. Отдельно проверьте расположение контргайки и способ фиксации пальца. Обозначение ATV 150/250 указывает на товарную применимость, но квадроциклы одного класса могут иметь разные варианты рулевых тяг. Поэтому надежнее ориентироваться на параметры снятого наконечника и устройство конкретной модификации техники, а не только на объем двигателя.

Левая и правая резьба внешне различаются не всегда очевидно. До монтажа убедитесь, что хвостовик свободно вкручивается в тягу от руки без перекоса и чрезмерного усилия. Не следует пытаться установить несовпадающую резьбу инструментом: это повреждает витки и не обеспечивает правильной фиксации. Посадочный палец также должен соответствовать отверстию ответной детали и занимать штатное положение.

Рекомендации по установке

Монтаж выполняют на надежно зафиксированном квадроцикле. Перед разборкой полезно сохранить положение старой детали: подсчитать число оборотов при выкручивании или измерить доступный ориентир длины тяги. Это помогает получить исходную настройку для последующей регулировки, но не заменяет контроль положения колес после ремонта. Резьбовые и посадочные поверхности очищают, детали с сорванными витками или деформированным отверстием не используют.

После установки затягивают крепления с учетом требований производителя техники, фиксируют корончатую гайку шплинтом и затягивают контргайку на хвостовике. Шплинт после снятия не используют повторно, если он деформирован или поврежден. Защитный чехол должен оставаться целым, без защемления и разрывов. В завершение проверяют отсутствие люфта и заедания во всем диапазоне поворота руля, а также контролируют установку колес. Наконечник JPX mod. 2 подходит для ремонта только при полном совпадении его присоединительных параметров со штатной деталью ATV.
