Наконечник рулевой тяги ATV 150/250 mod. 1 JPX

Наконечник рулевой тяги ATV 150/250 mod. 1 JPX

Деталь предназначена для ремонта рулевого управления квадроциклов, соответствующих каталожному обозначению ATV 150/250 и исполнению mod. 1. Наконечник соединяет рулевую тягу с поворотной частью и передает усилие при изменении направления движения. Подвижное шарнирное соединение позволяет сопряженным деталям отклоняться относительно друг друга во время поворота и перемещения подвески.

Исправный наконечник важен для точной передачи движения от рулевого механизма к колесу. Износ шарнира или повреждение посадочных поверхностей может проявляться люфтом, стуком, перекосом и дополнительной нагрузкой на соседние детали. При обнаружении свободного хода соединение следует проверить до дальнейшей эксплуатации квадроцикла.

Конструкция и назначение

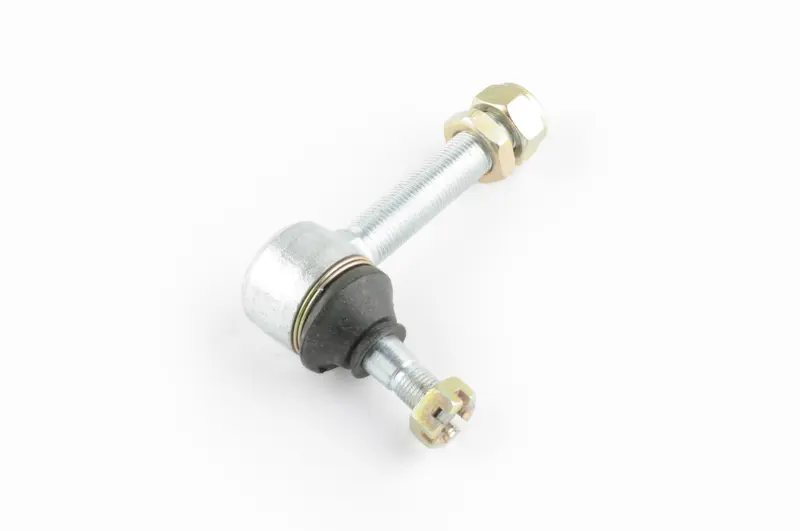

Конструкция включает корпус шарнира, длинную резьбовую часть для соединения с тягой, шарнирный палец с резьбой и защитный пыльник. На резьбовых участках установлены крепежные гайки, а палец оснащен корончатой гайкой со шплинтовой фиксацией. Пыльник закрывает область подвижного соединения, поэтому при установке он должен оставаться целым, без надрывов, проколов и неправильной посадки.

Исполнение mod. 1 обозначает конкретный конструктивный вариант наконечника. Обозначение ATV 150/250 нельзя использовать как единственный критерий совместимости: квадроциклы одной категории могут различаться рулевыми тягами, направлением резьбы, формой пальца и посадочными размерами. Перед заказом деталь необходимо сопоставить со снятым наконечником или параметрами установленного рулевого управления.

Что проверить при подборе

• Тип исполнения: требуется именно вариант mod. 1, а не другая модификация с похожим назначением.
• Резьбовое соединение с тягой: сравните диаметр, шаг, направление резьбы и длину резьбовой части.
• Шарнирный палец: проверьте его форму, посадочный профиль, диаметр резьбы и рабочую высоту.
• Общая геометрия: сопоставьте длину, положение корпуса и взаимную ориентацию соединительных частей.
• Крепление: убедитесь, что применяемые гайки и способ шплинтовой фиксации соответствуют конструкции квадроцикла.

Сравнение удобно выполнять после очистки старой детали от загрязнений. Оценивайте не только внешний силуэт, но и все сопрягаемые поверхности. Наконечник с неподходящей резьбой или посадкой нельзя устанавливать с усилием, дорабатывать или использовать для компенсации различий в геометрии.

Замена и установка

До демонтажа зафиксируйте положение старого наконечника на тяге: можно измерить расстояние между контрольными точками или подсчитать число оборотов при снятии. Это поможет сохранить исходное положение тяги для первичной сборки, но не заменяет последующую проверку регулировки рулевого управления.

Посадочное место очищают и осматривают, резьбовые участки соединяют без перекоса, после чего крепеж затягивают способом, предусмотренным конструкцией техники. Корончатую гайку на пальце фиксируют подходящим шплинтом. Пыльник не должен быть зажат кромкой, перекручен или поврежден инструментом. После монтажа проверяют отсутствие люфта и закусывания, свободу поворота, симметричность работы рулевого управления и положение колес.

Наконечник JPX подходит для обслуживания квадроцикла только при полном совпадении исполнения mod. 1 с установленной деталью. Тщательная сверка резьбы, пальца и геометрии до установки помогает избежать ошибочного подбора и повторной разборки рулевого механизма.
