Рулевой наконечник тяги ATV mod. 7, правая резьба

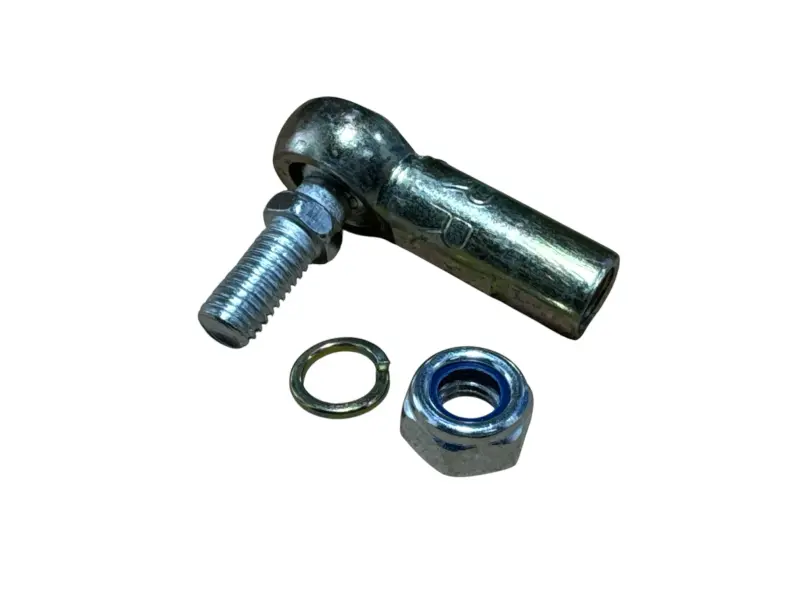

Рулевой наконечник тяги ATV mod. 7 с правой резьбой

Наконечник предназначен для шарнирного соединения рулевой тяги с поворотной частью передней подвески квадроцикла. Он передает движение от рулевого механизма к колесу и одновременно допускает изменение взаимного положения деталей при повороте руля и ходе подвески. Подвижное шарнирное соединение необходимо для того, чтобы тяга не препятствовала работе подвески и сохраняла корректную передачу усилия в доступном диапазоне перемещений.

Конструкция и назначение

Деталь выполнена в виде шарнирного наконечника с резьбовым пальцем и продолговатым корпусом для соединения с тягой. Версия mod. 7 имеет правое направление резьбы со стороны тяги. Это направление необходимо учитывать отдельно: внешне близкие наконечники могут иметь левую резьбу, другой диаметр, шаг или геометрию посадки и поэтому не являются взаимозаменяемыми.

Исправный наконечник обеспечивает подвижность соединения без нежелательного свободного хода. Поводом для проверки обычно становятся люфт в рулевом управлении, стук со стороны передней подвески, запаздывающая реакция колеса на поворот руля, повреждение резьбы либо заметная деформация корпуса и пальца. Такие признаки требуют диагностики всей рулевой тяги и ее креплений: похожее поведение может быть связано не только с наконечником, но и с другими деталями рулевого управления.

Что сверить перед выбором

Обозначение mod. 7 описывает вариант исполнения, но само по себе не подтверждает установку на любую модель ATV. Надежнее подбирать наконечник по снятой детали и параметрам конкретной рулевой тяги. Сравните следующие признаки:

• направление резьбы: для этой версии требуется правая резьба со стороны соединения с тягой;
• диаметр и шаг резьбы: оба параметра должны точно соответствовать тяге, поскольку близкий наружный диаметр не означает одинаковый шаг;
• длину корпуса и глубину резьбовой части: они влияют на диапазон регулировки и исходное положение тяги;
• размер и форму резьбового пальца: палец должен подходить к посадочному отверстию поворотной детали;
• общую геометрию: сравните положение шарнира, длину пальца и форму корпуса со старым наконечником.

Если на одной тяге применены наконечники с разным направлением резьбы, правую и левую версии нельзя переставлять местами. Такая схема позволяет изменять длину тяги вращением ее корпуса, не отсоединяя оба конца, однако конкретный порядок регулировки зависит от конструкции квадроцикла.

Установка и регулировка

Перед демонтажем полезно зафиксировать положение старого наконечника относительно тяги или сосчитать число оборотов при выкручивании. Установка новой детали на сопоставимую глубину помогает сохранить исходную регулировку только как отправную точку. Резьба должна соединяться свободно, без перекоса и принудительного закручивания: чрезмерное сопротивление может указывать на неверный шаг, направление или повреждение витков.

После монтажа крепления затягивают по требованиям производителя конкретного ATV, проверяют свободу движения шарнира, отсутствие контакта тяги с соседними деталями и надежность фиксации. Затем обязательно контролируют положение передних колес и при необходимости регулируют схождение. До эксплуатации также следует убедиться, что при полном повороте руля и ходе подвески тяга перемещается без закусывания, а в соединении нет люфта. Такой порядок помогает правильно установить наконечник и не маскировать ошибку подбора одной лишь регулировкой.
