Рулевой наконечник ATV mod. 5.1 с правой резьбой JPX

Рулевой наконечник для ATV JPX mod. 5.1

Наконечник предназначен для шарнирного соединения рулевой тяги с поворотной частью рулевого управления квадроцикла. Деталь передает усилие от тяги и одновременно позволяет соединению изменять угол при повороте колес и перемещении подвески. Исполнение mod. 5.1 имеет правую резьбу со стороны присоединения к тяге, поэтому направление резьбы относится к основным параметрам подбора.

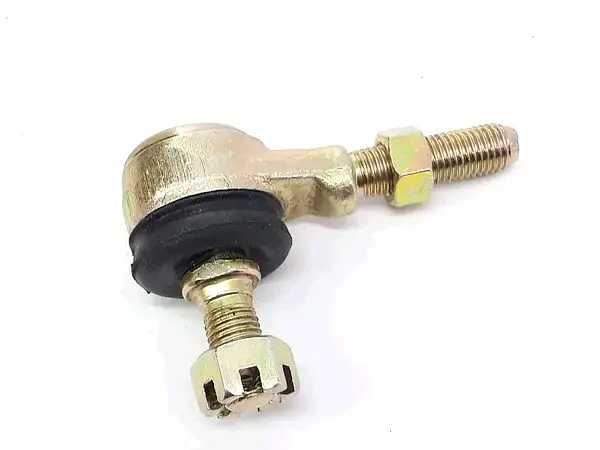

Конструкция включает корпус шарнира, резьбовой хвостовик с контргайкой, палец для установки в ответное посадочное место и защитный резиновый чехол. На пальце используется корончатая гайка, форма которой предусматривает фиксацию от самопроизвольного отворачивания. Контргайка на хвостовике позволяет закрепить положение наконечника после регулировки. Такая компоновка характерна для рулевого соединения, где требуется передавать движение без жесткой привязки деталей под одним неизменным углом.

Что учитывать при подборе

Обозначение mod. 5.1 и правая резьба должны соответствовать установленной детали. Наконечники с правым и левым направлением резьбы не являются прямой заменой друг другу: они по-разному вворачиваются в тягу и применяются в соответствующей части регулируемого соединения. Одного указания ATV недостаточно для выбора, поскольку на квадроциклах используются наконечники разных типов и геометрии.

• Направление резьбы: для этой версии подтверждена правая резьба хвостовика.
• Тип исполнения: необходимо совпадение с вариантом mod. 5.1, а не только внешнее сходство корпуса.
• Резьбовое соединение: перед заказом сравнивают диаметр, шаг и длину резьбовой части со старой деталью.
• Посадка пальца: проверяют размеры и форму участка, который входит в поворотную часть, а также положение крепежной гайки.
• Общая геометрия: сверяют длину, вылет и взаимное расположение хвостовика и шарнирного пальца.

Точные размеры и перечень моделей квадроциклов для этой позиции не заявлены, поэтому подбор выполняют по совокупности параметров. Старый наконечник удобно очистить перед сравнением: загрязнение способно скрывать начало резьбы, форму посадки и следы износа. Если демонтированная деталь деформирована, основные размеры лучше сопоставить также с исправной стороной рулевого механизма, учитывая направление резьбы.

Когда наконечник требует проверки

Поводом для диагностики служат ощутимый люфт в шарнире, стук при изменении направления движения, повреждение защитного чехла, заедание пальца или испорченная резьба. Эти признаки нельзя оценивать изолированно: похожее поведение рулевого управления может быть связано с тягой, креплениями, посадочным отверстием или другими шарнирными соединениями. Перед заменой проверяют всю сопряженную зону и убеждаются, что новое соединение будет установлено в неповрежденное посадочное место.

Установка и регулировка

При демонтаже полезно зафиксировать положение контргайки и количество оборотов старого наконечника. Это помогает сохранить исходное положение тяги как отправную точку сборки, но не заменяет последующую проверку установки колес. Новый наконечник вворачивают без перекоса и чрезмерного усилия, затем соединяют палец с поворотной частью и фиксируют крепеж. Защитный чехол нельзя зажимать инструментом или повреждать при посадке пальца.

После монтажа проверяют свободное движение шарнира, отсутствие люфта, надежность креплений и одинаковую реакцию колес на поворот руля. Завершающий контроль положения колес особенно важен, если длина тяги менялась или контргайка была полностью снята. JPX mod. 5.1 подходит для ремонта ATV только при полном совпадении резьбы, посадки и геометрии с применяемым рулевым наконечником.
