Наконечник рулевой тяги ATV mod. 1, правая резьба JPX

Наконечник рулевой тяги ATV mod. 1 с правой резьбой JPX

Наконечник предназначен для шарнирного соединения рулевой тяги с поворотной частью квадроцикла. Он передает усилие от рулевого механизма к колесу и одновременно допускает изменение угла между соединенными деталями во время поворота и перемещения подвески. Такое сочленение необходимо там, где жесткое крепление не смогло бы свободно работать при постоянном изменении положения колеса.

Модификация mod. 1 выполнена с правой резьбой на хвостовике. Это принципиальный параметр подбора: наконечники с правым и левым направлением резьбы могут иметь сходный внешний вид, но не являются взаимозаменяемыми для конкретной стороны тяги. Деталь следует выбирать по конструкции снятого наконечника и параметрам ответных посадочных мест, а не только по марке или объему двигателя квадроцикла.

Конструкция и назначение деталей

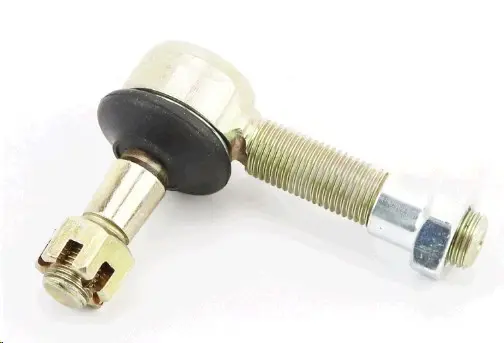

Наконечник имеет резьбовой хвостовик для соединения с тягой, шарнирный корпус и палец для установки в поворотное крепление. На резьбовой части установлена контргайка, а палец фиксируется корончатой гайкой. Область шарнира закрыта защитным чехлом. Такая компоновка позволяет передавать управляющее движение при изменяющемся взаимном положении тяги и поворотной части.

• Шарнирное соединение допускает угловое перемещение наконечника при повороте колеса и работе подвески, не превращая соединение тяги в жесткую пару.
• Защитный чехол закрывает подвижное сочленение от прямого попадания дорожной грязи и удерживает смазку внутри его рабочей зоны.
• Резьбовой хвостовик с контргайкой позволяет закрепить наконечник в предусмотренном положении на совместимой рулевой тяге.

Что сравнить перед покупкой

Сначала проверьте правое направление резьбы. Затем сопоставьте со старой деталью диаметр и шаг резьбы хвостовика, длину резьбовой части, общую геометрию корпуса, размеры и форму пальца, посадку пальца в поворотном креплении и положение шарнира относительно тяги. Обозначение mod. 1 также должно соответствовать требуемому исполнению. Если хотя бы один посадочный параметр отличается, внешнее сходство не подтверждает совместимость.

Привязка только к обозначению ATV недостаточна: на квадроциклах разных моделей применяются наконечники с различной резьбой, длиной, формой корпуса и пальцем. Для точного выбора используйте данные руководства по ремонту конкретной техники либо измерения демонтированной детали. При измерении резьбы учитывайте не только наружный диаметр, но и ее шаг и направление.

Когда требуется проверка или замена

Осмотреть наконечник стоит при появлении люфта в рулевом соединении, стука со стороны передней подвески, нечеткой реакции колеса на поворот руля, повреждении защитного чехла или следах деформации. Причину симптомов необходимо определять проверкой соединения: похожие проявления могут возникать и при износе тяги, креплений, шаровых опор или других деталей рулевого механизма.

Перед монтажом сравните новую и снятую детали непосредственно рядом, очистите ответные посадки и убедитесь, что резьба вкручивается свободно, без перекоса. Нельзя наносить удары по резьбовой части, пальцу или защитному чехлу. Крепеж затягивают с усилием, предусмотренным изготовителем квадроцикла. После установки следует проверить свободный поворот рулевого управления во всем диапазоне, отсутствие контакта наконечника с соседними деталями и регулировку схождения колес. Такой порядок помогает корректно установить наконечник JPX и сразу выявить ошибку подбора или монтажа.
