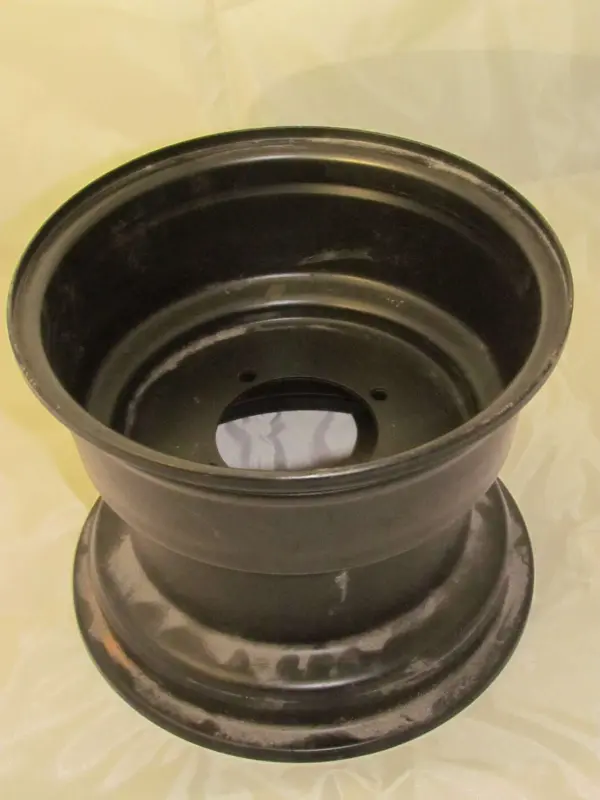

Задний колесный диск ATV 10″ JPX

Задний колесный диск ATV 10″ JPX

Колесный диск JPX предназначен для заднего колеса китайского квадроцикла ATV и рассчитан на установку шины с посадочным диаметром 10 дюймов. Деталь используют при восстановлении колеса после деформации, повреждения бортовой зоны, появления трещин или других дефектов старого диска. Черное исполнение подходит для практичной замены штатной детали без изменения общего вида ходовой части.

Назначение и конструкция

Диск образует основание колеса: на его обод устанавливается шина, а центральная часть соединяет собранное колесо со ступицей. Конструкция имеет профилированный обод, центральное посадочное отверстие и дополнительные крепежные отверстия. Исправная геометрия этих зон необходима для ровной посадки шины и правильного положения колеса относительно ступицы.

Позиция относится именно к задним колесным дискам ATV. Обозначение 10″ указывает посадочный диаметр обода под соответствующую шину, но само по себе не определяет полную совместимость. У разных квадроциклов с одинаковым диаметром колеса могут различаться ширина обода, форма ступицы, диаметр центрального отверстия, количество и расположение креплений, вылет и свободное пространство рядом с деталями ходовой части.

Что проверить перед выбором

• Место установки: требуется задний, а не передний диск.
• Посадочный диаметр шины: последняя цифра в типоразмере подходящей ATV-шины должна соответствовать 10-дюймовому ободу.
• Ширина обода: ее сопоставляют с прежним диском и допустимой шириной устанавливаемой шины.
• Крепление к ступице: проверяют число отверстий, расстояние между ними и диаметр крепежа.
• Центральная посадка: диаметр и форма центрального отверстия должны соответствовать ступичной части квадроцикла.
• Вылет: положение обода относительно крепежной плоскости должно сохранять нужное расположение колеса в задней подвеске.
• Профиль бортов: посадочные полки должны подходить к конструкции выбранной шины.

Для точного подбора удобнее снять старый диск и сравнить основные точки соединения непосредственно с новой деталью. Названия модели ATV или наружного диаметра шины недостаточно: одна серия техники может выпускаться с разными ступицами и вариантами колес. Если прежний диск сильно деформирован и измерить его сложно, параметры крепления следует брать из технических данных конкретной модификации квадроцикла.

Установка и проверка

Перед монтажом осматривают посадочные полки шины, ступицу и крепеж. На сопрягаемых поверхностях не должно оставаться грязи, старых отложений или посторонних частиц, мешающих плотной посадке. Шину устанавливают подходящим шиномонтажным оборудованием, чтобы не повредить ее борт и край обода. Крепеж колеса затягивают равномерно в перекрестной последовательности с моментом, предусмотренным изготовителем техники.

После сборки проверяют равномерность посадки борта по всей окружности, давление в шине, отсутствие заметного осевого или радиального биения и достаточный зазор до соседних деталей. После первой поездки полезно повторно проконтролировать затяжку колесного крепежа. Такой порядок помогает вовремя обнаружить ошибку подбора или монтажа до продолжительной эксплуатации.

Задний диск JPX 10″ подойдет для ремонта китайского ATV только при совпадении всех посадочных параметров. Сопоставление диаметра, ширины, ступичной посадки, схемы креплений и вылета позволяет выбрать деталь, которая корректно соединится с шиной и задней ступицей.
