Аварийный выключатель двигателя ATV на руль с чекой, тип 4

Аварийный выключатель двигателя ATV на руль с чекой, тип 4

Выключатель предназначен для принудительной остановки двигателя квадроцикла и устанавливается непосредственно на руль. Подвесная чека соединена со спиральным шнуром: во время поездки свободный конец закрепляют на экипировке или руке водителя предусмотренным держателем. Если водитель удаляется от квадроцикла и натягивает шнур, чека выходит из корпуса, после чего выключатель подает предусмотренную техникой команду остановки двигателя. Такое исполнение подходит для замены поврежденного или отсутствующего аварийного выключателя соответствующего типа.

Конструкция и назначение

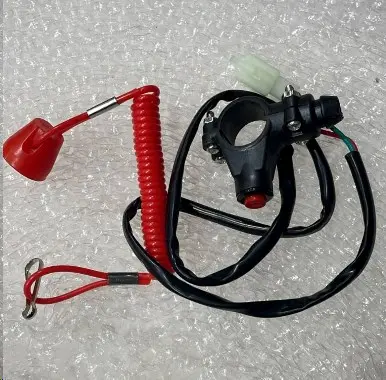

Корпус имеет разъемный хомут для крепления на руле, поэтому выключатель располагается в зоне управления без изготовления отдельной панели. На корпусе находится красная кнопка ручной остановки, а выносная красная чека дополнена витым страховочным шнуром. Спиральная форма удерживает лишнюю длину собранной и позволяет шнуру растягиваться при движениях водителя. От корпуса выведен жгут проводов с разъемом и отдельным кольцевым наконечником для подключения к проводке подходящего квадроцикла.

Практические преимущества

• Выносная чека реагирует на удаление водителя от техники и позволяет остановить двигатель без необходимости искать кнопку на руле.
• Спиральный шнур занимает меньше места возле органов управления, но растягивается, когда водитель меняет положение корпуса.
• Рулевой хомут удерживает выключатель в постоянном доступном месте и упрощает замену аналогичной детали с таким же креплением.
• Отдельная красная кнопка дает возможность вручную заглушить двигатель непосредственно с руля.

Как проверить совместимость

Обозначение «тип 4» описывает конкретное конструктивное исполнение, однако само по себе не подтверждает совместимость со всеми ATV. Перед заказом сравните новый выключатель со снятой деталью и схемой зажигания квадроцикла. Основные критерии — диаметр участка руля, форма и ширина хомута, доступное место возле рычагов, количество проводов, назначение контактов, конфигурация разъема и длина жгута до штатной точки подключения.

Особого внимания требует логика контактов. В системах аварийной остановки применяются нормально разомкнутые и нормально замкнутые выключатели. Один вариант замыкает контакты при извлечении чеки, другой размыкает их. Эти исполнения не взаимозаменяемы без проверки схемы конкретного квадроцикла. Нужный вариант определяют по сервисной документации либо измерением состояния контактов исправного штатного выключателя в рабочем положении и после срабатывания. Подключение только по цветам проводов недопустимо: одинаковые цвета на технике разных серий могут иметь разное назначение.

Установка и проверка

Монтаж выполняют при заглушенном двигателе и отключенном питании. Хомут устанавливают на свободный прямой участок руля так, чтобы корпус не мешал рычагу тормоза, курку газа, тросам и полному повороту рулевого управления. Жгут прокладывают вдоль штатной проводки без натяжения, острых перегибов и контакта с горячими или подвижными деталями. Соединения должны соответствовать схеме ATV и быть надежно изолированы от случайного замыкания.

• До запуска убедитесь, что чека полностью установлена и не выходит из корпуса от обычных движений рулем.
• Проверьте ручную кнопку и извлечение чеки на неподвижном квадроцикле в порядке, указанном производителем техники.
• Подберите точку крепления шнура так, чтобы он уверенно вытягивал чеку, но не цеплялся за руль, одежду или соседние органы управления.

Замена нужна при трещинах корпуса, повреждении хомута, обрыве шнура, ненадежной фиксации чеки, окислении контактов или нестабильной остановке двигателя. До начала эксплуатации обе функции выключателя должны срабатывать предсказуемо, а установленная чека — надежно удерживаться при обычном управлении квадроциклом.
