Аварийный выключатель двигателя на руль ATV тип 1 JPX

Аварийный выключатель двигателя на руль ATV тип 1 JPX

Рулевой выключатель со страховочным шнуром предназначен для принудительной остановки двигателя квадроцикла при отсоединении наконечника от корпуса. Во время поездки свободный конец шнура закрепляют на экипировке водителя. Если расстояние между водителем и рулем резко увеличивается, спиральный шнур натягивается и воздействует на выключатель. Такой формат применяется как дополнительный способ остановки мотора и особенно актуален для ATV, где обычная кнопка остается на руле и не может сработать автоматически при отделении водителя от техники.

Конструкция и назначение

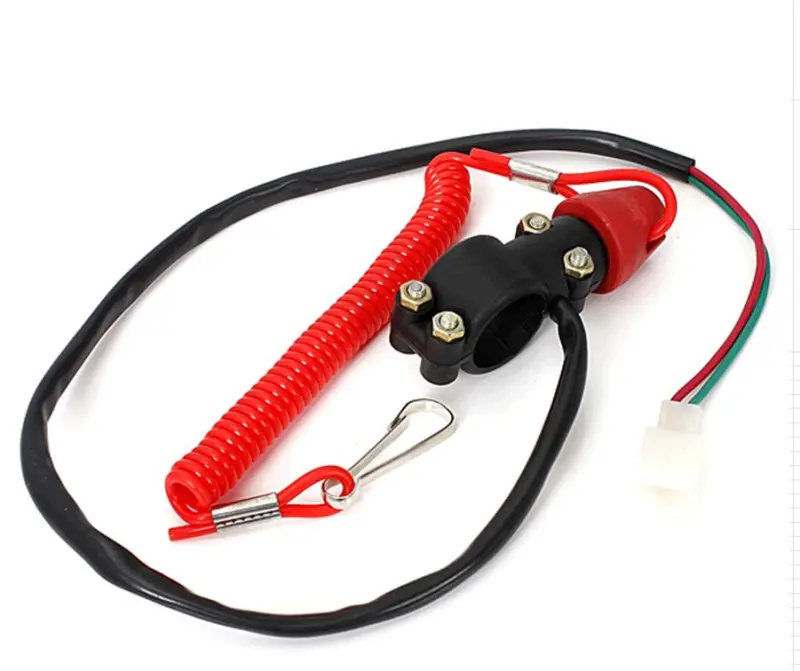

Корпус устанавливается непосредственно на руль с помощью разъемного черного хомута. Его половины стягиваются четырьмя болтами, поэтому для монтажа не требуется снимать рукоятку или другие детали с края руля. Красный витой шнур соединен с наконечником выключателя, а на другом конце предусмотрен металлический карабин. Спиральная форма позволяет шнуру растягиваться при движениях водителя и возвращаться к компактной длине, не оставляя возле органов управления длинную свободную петлю.

От корпуса отходит провод в черной оболочке. Подключение выполнено двумя проводниками красного и зеленого цвета с белой двухконтактной колодкой. Эта конфигурация помогает предварительно сопоставить изделие с проводкой ATV, однако одинаковая форма разъема сама по себе не подтверждает совместимость. При подборе необходимо учитывать назначение контактов, схему остановки двигателя и состояние выключателя при установленном и снятом наконечнике.

Что проверить перед выбором

• Место установки. Сравните диаметр руля и свободное пространство возле ручки газа, тормозной арматуры и других переключателей с посадкой разъемного хомута.
• Разъем. Проверьте форму двухконтактной колодки, расположение фиксатора и ответную часть штатной проводки. Подключать несовпадающие колодки с усилием нельзя.
• Логику контактов. Аварийные выключатели бывают нормально разомкнутыми и нормально замкнутыми. Требуемый вариант определяют по схеме конкретного квадроцикла или измерением контактов снятой детали.
• Габариты и прокладку провода. До установки убедитесь, что длины штатного вывода достаточно для подключения без натяжения, контакта с горячими поверхностями и ограничения поворота руля.
• Исполнение старой детали. При замене сопоставьте форму корпуса, способ крепления, конфигурацию наконечника шнура и число проводов с демонтированным выключателем.

Установка и проверка

Монтаж выполняют на участке руля, где корпус не мешает полностью поворачивать руль и пользоваться ручкой газа, рычагом тормоза и штатными кнопками. Хомут затягивают равномерно, без перекоса его половин. Провод прокладывают по существующему маршруту жгута, оставляя запас для поворота руля в обе стороны, затем подключают колодку согласно схеме ATV. Шнур должен свободно растягиваться между водителем и выключателем, не цепляясь за рычаги, тросы и выступающие части.

После подключения работу выключателя проверяют на неподвижном квадроцикле. Сначала контролируют запуск и устойчивую работу двигателя с установленным наконечником, затем отсоединяют его и убеждаются, что мотор прекращает работу. Дополнительно проверяют повторный запуск после возвращения наконечника на место. Если реакция отличается от предусмотренной производителем ATV, эксплуатацию прекращают до проверки схемы коммутации и правильности соединений.

Когда требуется замена

Новый выключатель подбирают при повреждении корпуса или хомута, ненадежной фиксации наконечника, обрыве шнура, износе карабина, повреждении изоляции либо нестабильном срабатывании контактов. Для точного выбора важнее всего совпадение посадки на руль, разъема и принципа коммутации. Обозначение «тип 1» следует рассматривать вместе с конструкцией установленной детали: оно не заменяет проверку проводки и не означает совместимость со всеми квадроциклами.
