Правый блок курка газа ATV с тормозным рычагом JPX

Правый блок курка газа и тормозного рычага для ATV

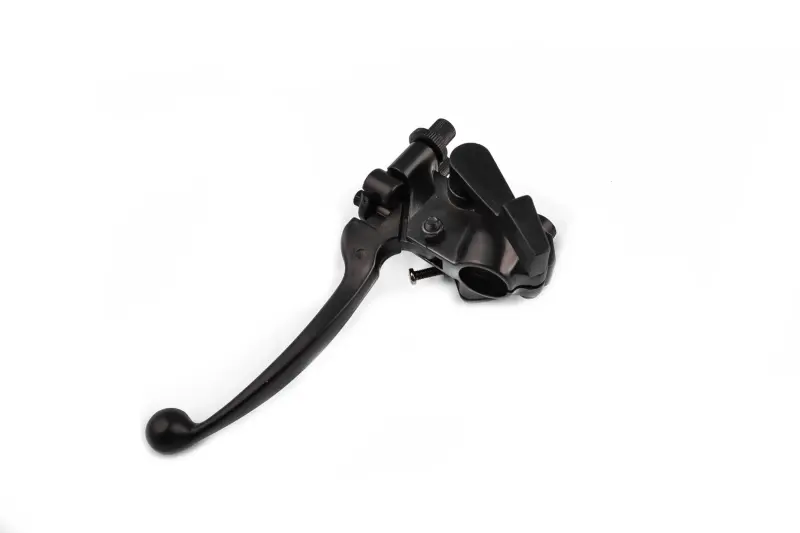

Блок JPX объединяет на правой стороне руля два органа управления квадроциклом: курок газа под большой палец и ручной тормозной рычаг. Такое исполнение предназначено для техники, где открытие дроссельной заслонки передается тросом, а тормоз приводится отдельным ручным рычагом. Деталь подходит для ремонта штатного поста управления при повреждении корпуса, рычага, курка, крепления или посадочных мест тросов.

Курок позволяет изменять положение дроссельной заслонки нажатием большого пальца, не поворачивая рукоятку руля. При увеличении нажатия двигатель получает команду на повышение оборотов, а после отпускания привод должен свободно возвращаться в исходное положение. Длинный тормозной рычаг расположен перед рукояткой и приводится пальцами правой руки. Оба механизма собраны в общем черном корпусе с хомутом для установки на руль.

Конструкция и назначение

Корпус охватывает руль и фиксирует блок в рабочем положении. В верхней части предусмотрен резьбовой регулятор с контрящей гайкой для тросового привода, а сбоку расположен широкий курок под большой палец. Отдельный шарнир удерживает тормозной рычаг и обеспечивает его движение к рукоятке. Компоновка рассчитана на правую сторону: ориентация курка, направление рычага и расположение тросовых вводов должны совпасть со штатной схемой конкретного ATV.

Замена требуется, если рычаг погнут, корпус треснул, хомут перестал надежно удерживать пост на руле, курок заедает либо в шарнирах появился выраженный люфт. Причиной также может быть повреждение резьбы регулятора или посадки оболочки троса. Новый блок помогает восстановить привычное расположение органов управления, однако окончательный результат зависит от правильного подбора тросов, их регулировки и состояния сопряженных деталей.

Что сверить перед покупкой

• Сторону установки: эта версия предназначена для правой части руля.
• Диаметр и форму посадки: хомут должен соответствовать рулю и затягиваться без перекоса.
• Свободное место: учитывайте ширину рукоятки, соседние переключатели и возможность полного хода рычага.
• Трос газа: сравните форму наконечника, способ фиксации оболочки, положение ввода и требуемый рабочий ход.
• Тормозной привод: проверьте количество тросов, тип их наконечников и схему подключения на снятом блоке.
• Геометрию: положение курка и расстояние до тормозного рычага должны быть удобны для штатной рукоятки.
• Дополнительные детали: наличие фиксатора тормоза или электрического выключателя необходимо сопоставлять отдельно, поскольку для этой позиции такие параметры не подтверждены.

Установка и проверка

Перед монтажом следует осмотреть тросы: оборванные жилы, заломы оболочки, коррозия и тугой ход требуют устранения до регулировки нового блока. Хомут устанавливают без перекоса и затягивают так, чтобы корпус не проворачивался на руле, но крепеж не деформировал его. Тросы прокладывают по штатной траектории, исключая резкие перегибы, натяжение при повороте руля и контакт с горячими либо подвижными частями.

После подключения проверяют полный ход курка, свободный возврат дроссельного привода и небольшой необходимый свободный ход до начала его работы. Затем регулируют тормозной рычаг по требованиям конкретного квадроцикла. При полностью повернутом в обе стороны руле обороты двигателя не должны изменяться из-за натяжения троса, рычаг не должен упираться в соседние детали, а тормозной привод обязан включаться и освобождаться без заеданий. Первую проверку выполняют на неподвижной технике, после чего повторно контролируют крепление и регулировку.

Блок JPX выбирают как конструктивно совместимую деталь, а не только по общему обозначению ATV. Если модель квадроцикла неизвестна, наиболее надежный способ подбора — сопоставить снятый правый блок по посадке на руль, расположению курка, геометрии рычага, тросовым вводам и способу крепления наконечников.
