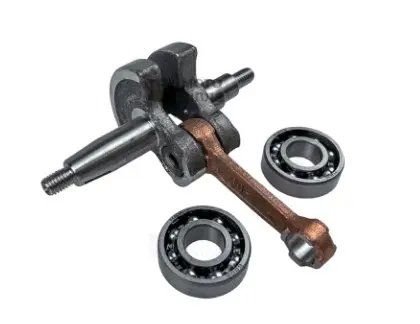

Коленвал 1E40F для мотокосы с подшипниками, mod.A

Коленвал 1E40F для мотокосы с подшипниками, mod.A

Деталь предназначена для ремонта двигателя мотокосы или триммера с обозначением 1E40F. Коленчатый вал принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент дальше на привод. От состояния этой детали зависят ровное вращение, правильное взаимное движение поршня и кривошипного механизма, а также стабильная передача усилия при работе двигателя.

Версия mod.A поставляется с подшипниками. Они служат опорами коленвала в картере, уменьшают трение при вращении и помогают удерживать вал в заданном положении. Такое исполнение удобно при комплексном ремонте: основные сопряженные детали подбираются вместе, без отдельного поиска подшипников. Сам коленвал выполнен в сборе с шатуном; эта конструкция соединяет поршневую группу с вращающейся частью двигателя.

Назначение и причины замены

Коленвал меняют при износе шеек и посадочных участков, появлении заметного биения, повреждении концов вала либо неисправности соединения с шатуном. Поводом для разборки и диагностики могут стать непривычный стук, усилившаяся вибрация и нарушение передачи вращения на привод. Эти признаки не указывают только на одну неисправность, поэтому перед заказом стоит проверить также подшипники, картер, поршневую группу и детали, установленные на концах вала. Замена коленвала оправдана после подтверждения дефекта разобранного механизма.

Что проверить при подборе

• Обозначение двигателя. Эта модификация рассчитана на 1E40F; название мотокосы само по себе не заменяет проверку кода двигателя.
• Исполнение детали. Сверьте пометку mod.A, общую конфигурацию коленвала, форму противовесов и расположение шатуна со снятой деталью.
• Посадочные участки. Сопоставьте длину и форму обоих концов вала, резьбу, ступени, пазы и места установки сопряженных деталей.
• Подшипниковые посадки. Проверьте соответствие подшипников картеру и шейкам вала, особенно если в двигатель уже устанавливались детали другой модификации.
• Состояние смежных компонентов. Осмотрите картер, поршень, палец, крепеж и детали привода: поврежденные сопряжения могут помешать правильной установке нового коленвала.

Установка при ремонте двигателя

Монтаж требует разборки двигателя и точной посадки коленвала с подшипниками в картер. Перед сборкой очистите посадочные места и проверьте их на задиры, деформацию и следы проворачивания подшипников. Вал должен вращаться свободно, без закусывания и заметного радиального или осевого люфта сверх предусмотренного конструкцией двигателя. Ударная установка через шатун или противовесы недопустима: нагрузку при запрессовке прикладывают к соответствующей обойме подшипника и используют подходящую оснастку.

После сборки необходимо проверить свободный ход кривошипного механизма, положение шатуна, крепление деталей на концах вала и герметичность картера. Первый запуск выполняют только после полного восстановления двигателя и контроля всех соединений. Коленвал 1E40F с подшипниками mod.A подходит для ремонта, когда подтверждены код двигателя, вариант исполнения и совпадение посадочной геометрии со снятой деталью.
