Поршень AIP для Piaggio Ciao Ø40,20 мм, палец 12 мм, комплект

Поршень AIP для Piaggio Ciao Ø40,20 мм

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактного двигателя Piaggio Ciao объемом 50 см³. Основные параметры детали — диаметр поршня 40,20 мм и диаметр поршневого пальца 12 мм. Эти размеры необходимо рассматривать вместе: совпадение только модели мопеда или диаметра цилиндра еще не означает, что поршень подойдет к конкретной версии двигателя.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через палец на шатун. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра. Состояние сопряженных поверхностей и правильно подобранный рабочий зазор непосредственно связаны с компрессией, запуском двигателя и отсутствием постороннего механического шума.

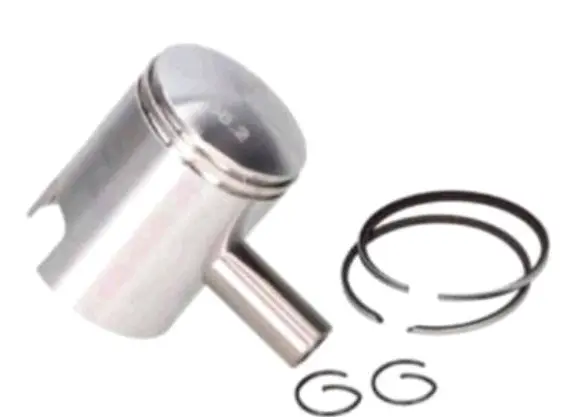

Комплект включает поршень, два поршневых кольца, палец и два стопорных кольца. Такой набор позволяет заменить основные взаимосвязанные детали поршневой группы одновременно. Перед установкой следует убедиться, что кольца подходят к канавкам поршня, палец соответствует шатуну, а стопорные кольца надежно фиксируются в предусмотренных пазах.

Что проверить при подборе

• Диаметр поршня: 40,20 мм. Размер сверяют с фактическим состоянием и обработкой цилиндра, а не только с названием модели.
• Диаметр пальца: 12 мм. Для Piaggio Ciao встречаются исполнения с пальцами разного диаметра, поэтому этот параметр обязателен для проверки.
• Тип двигателя: двухтактный, объемом 50 см³.
• Модель применения: Piaggio Ciao. Дополнительно сопоставляют конфигурацию установленного цилиндра и снятого поршня.
• Конструкция: сравнивают форму днища и юбки, расположение окон, высоту поршня, положение пальца, количество и профиль колец.

Диаметр 40,20 мм нельзя выбирать приблизительно или только по результату измерения старого изношенного поршня штангенциркулем. Для ремонта цилиндр измеряют в нескольких поясах и направлениях, оценивая износ, овальность и конусность. После этого определяют, пригодна ли его поверхность для дальнейшей работы и какой поршень обеспечит предусмотренный производителем ремонтный зазор. Если цилиндр растачивается или хонингуется, окончательный размер обработки согласуют с фактическим диаметром устанавливаемого поршня.

Подготовка и установка

До сборки очищают цилиндр и картер от абразивных частиц, нагара и остатков поврежденных деталей. Поверхность цилиндра проверяют на задиры и другие дефекты, а шатун — на недопустимый люфт. Новые кольца должны свободно перемещаться в своих канавках без заедания. Их замки и зазор в цилиндре контролируют по ремонтным данным конкретного двигателя.

Поршень устанавливают в правильном направлении относительно каналов цилиндра. Ориентацию определяют по конструкции детали и требованиям двигателя; случайный разворот способен привести к контакту кольца с окном цилиндра. Палец монтируют без ударной нагрузки на шатун, а стопорные кольца полностью вводят в канавки. Перед закрытием цилиндра проверяют фиксацию обоих стопоров и наносят подходящую для двухтактного двигателя смазку на трущиеся поверхности.

Замена оправдана при задирах на юбке, повреждении днища, износе канавок, поломке колец или выходе за допустимый зазор между поршнем и цилиндром. При следах перегрева либо разрушения старой детали необходимо устранить причину неисправности и удалить все фрагменты из двигателя. Поршень AIP Ø40,20 мм с пальцем 12 мм подходит для ремонта Piaggio Ciao только после размерной проверки цилиндра, шатуна и конфигурации прежней детали.
