Поршень AIP для Piaggio Ciao Ø38,40 мм, палец Ø12 мм, комплект

Поршень AIP для Piaggio Ciao Ø38,40 мм

Комплект предназначен для ремонта цилиндро-поршневой группы двигателя Piaggio Ciao. Основные параметры для подбора — диаметр поршня 38,40 мм и диаметр поршневого пальца 12 мм. Такое сочетание размеров необходимо сверять одновременно: совпадения только по модели техники или диаметру цилиндра недостаточно, поскольку в семействе Ciao применяются исполнения с разными пальцами и поршнями.

Поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние сопрягаемых поверхностей и правильный монтаж непосредственно связаны с компрессией, запуском и стабильной работой двигателя. Комплект используют при восстановлении мотора после естественного износа, появления задиров, повреждения днища или канавок под кольца.

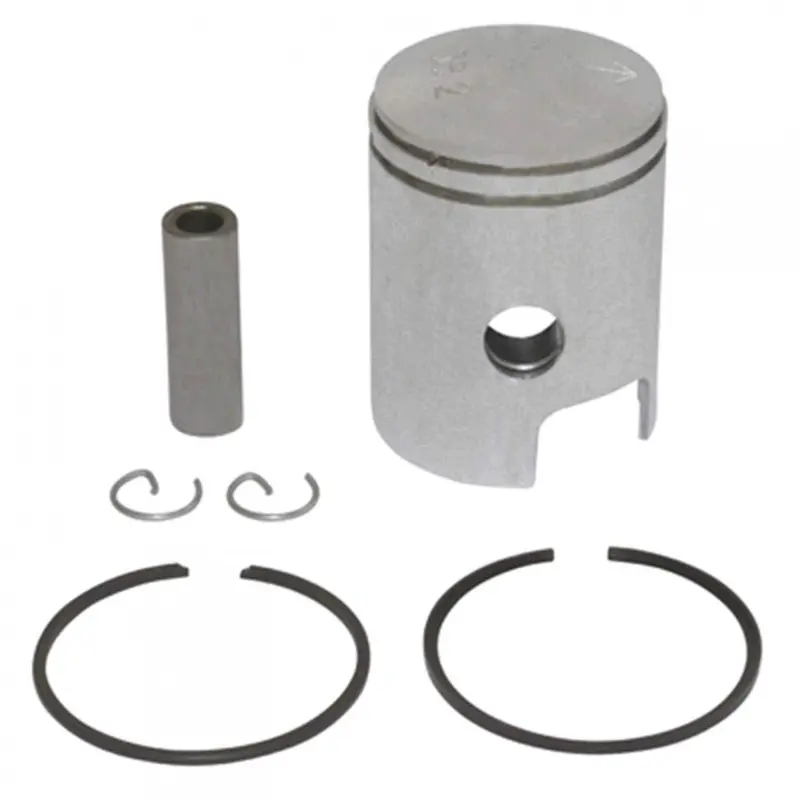

Состав комплекта

• поршень диаметром 38,40 мм с двумя канавками под кольца;
• два поршневых кольца соответствующего диаметра;
• поршневой палец диаметром 12 мм;
• два стопорных кольца для фиксации пальца.

Наличие согласованных деталей в одном наборе упрощает замену: кольца устанавливаются в предусмотренные канавки, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения. При этом комплектность не отменяет проверки цилиндра и шатуна — новая деталь должна работать с исправными сопрягаемыми поверхностями и подходящей посадкой.

Что проверить перед выбором

Сначала измеряют фактический диаметр старого поршня и цилиндра, затем отдельно проверяют диаметр пальца. Значение Ø38,40 мм должно соответствовать подготовленному цилиндру и требуемому монтажному зазору, а отверстие под палец — посадке Ø12 мм. Также сравнивают высоту поршня, расположение пальца, форму днища, количество и положение канавок, конфигурацию юбки и окон с демонтированной деталью. Эти признаки особенно важны, если двигатель ранее ремонтировали, растачивали цилиндр или устанавливали детали иной модификации.

Диаметр 38,40 мм нельзя выбирать как универсальный вариант для любого Piaggio Ciao. Если на цилиндре есть заметная выработка, овальность, конусность или глубокие риски, одной установки нового поршня может быть недостаточно. Состояние цилиндра оценивают измерительным инструментом, после чего определяют допустимость дальнейшего использования, обработки либо необходимость другого ремонтного решения. Рабочий зазор назначают по требованиям к конкретному цилиндру, а не приблизительно по названию модели.

Рекомендации по установке

Перед сборкой очищают цилиндр и детали от загрязнений, проверяют свободное движение колец в канавках и контролируют зазор в замках колец внутри цилиндра. Кольца устанавливают без чрезмерного растяжения, совмещая их положение с конструкцией поршня. Поршневой палец должен входить с предусмотренной посадкой, а оба стопорных кольца — полностью разместиться в своих канавках. Попадание стопорного кольца в цилиндр способно вызвать серьезное повреждение, поэтому фиксацию проверяют до окончательной сборки.

Если на днище имеется указатель направления, поршень ориентируют в соответствии с компоновкой двигателя и требованиями изготовителя цилиндра. После установки проверяют плавность хода без закусывания и постороннего контакта. Первый запуск выполняют только после сборки системы охлаждения двигателя и нанесения подходящей смазки на трущиеся поверхности. Монтаж лучше поручить специалисту, располагающему измерительным инструментом: точная проверка цилиндра, зазоров и положения колец важнее простого совпадения номинального диаметра.

Этот комплект подходит для ремонта Piaggio Ciao при подтвержденных размерах Ø38,40 мм и Ø12 мм. Перед заказом сопоставьте все ключевые размеры со снятым поршнем и результатами измерения цилиндра — так можно выбрать деталь под фактическую конфигурацию двигателя и избежать повторной разборки.
