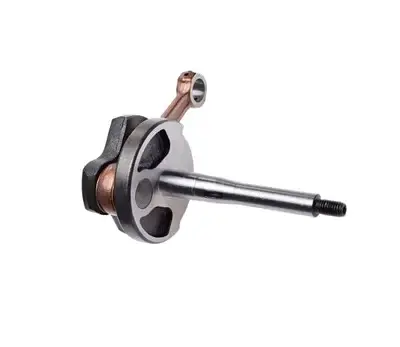

Коленвал Piaggio Ciao

Коленвал для Piaggio Ciao

Предназначен для ремонта двухтактного двигателя мопеда Piaggio Ciao. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент к деталям привода. В штатной схеме двигателя Ciao щека коленвала также участвует в управлении впуском, поэтому правильное соответствие детали конфигурации мотора важно не только для механической сборки, но и для нормального протекания рабочего процесса.

Конструкция и назначение

Коленвал выполнен в сборе с шатуном и включает две щеки, шатунную часть и выходные цапфы. Такая конструкция объединяет поршневую группу с вращающимися деталями двигателя. От состояния шеек, посадочных поверхностей, резьбы и соединения шатуна зависит свободное вращение без заеданий, лишнего люфта и заметного биения. Деталь выбирают для восстановления двигателя при износе штатного вала либо во время капитального ремонта с разборкой картера.

Поводом проверить коленвал становятся стук из нижней части двигателя, повышенная вибрация, радиальный или осевой люфт шатуна, повреждение посадочных мест, резьбовых участков или шпоночного соединения. Эти признаки требуют диагностики всего сопряженного комплекта: одного внешнего осмотра недостаточно, поскольку состояние главных подшипников, сальников и посадок картера также влияет на результат ремонта.

Что проверить при выборе

Название Piaggio Ciao определяет семейство техники, но для точного подбора необходимо учитывать исполнение конкретного двигателя. Для Ciao встречаются коленвалы под поршневой палец диаметром 10 и 12 мм. Диаметр пальца этой позиции во входных характеристиках не указан, поэтому его следует уточнить до заказа и сопоставить с поршнем, втулкой либо игольчатой опорой верхней головки шатуна. Несовпадение этого размера не позволяет правильно соединить шатун с поршнем.

• Модель двигателя: проверьте, что установлен именно мотор семейства Piaggio Ciao, без ранее выполненной замены картера или поршневой группы на другое исполнение.
• Поршневой палец: измерьте его диаметр и внутренний размер верхней головки прежнего шатуна; для этой модели встречаются варианты 10 и 12 мм.
• Посадочные размеры: сопоставьте диаметры и длину обеих цапф, места главных подшипников и сальников с демонтированной деталью.
• Стороны привода: сравните форму концов вала, резьбу, шпоночные посадки и расположение сопрягаемых деталей зажигания и сцепления либо вариатора.
• Конфигурация мотора: учтите тип картера, цилиндра и поршня, особенно если двигатель ранее ремонтировали или дорабатывали.

Сверка по одному названию мопеда не заменяет измерения. У Ciao выпускались разные версии, а за годы эксплуатации двигатель мог получить другой цилиндр, поршень, картер или привод. Самый надежный способ выбора — положить новый и снятый коленвалы рядом и последовательно сравнить все соединительные поверхности, направление установки, размеры цапф и исполнение верхней головки шатуна.

Установка и проверка после сборки

Монтаж выполняют с полной разборкой двигателя и разъединением половин картера. Перед сборкой очищают внутренние полости, проверяют посадки главных подшипников, состояние сальников, поршневого пальца и цилиндропоршневой группы. Усилие при установке должно передаваться через подходящую оправку или монтажный инструмент, без ударов по резьбе, щекам и шатуну. Подшипники нельзя нагружать через тела качения.

После соединения картера вал должен проворачиваться свободно, без подклинивания и контакта щек с корпусом. Затем контролируют осевое положение, соединение шатуна с поршнем, установку шпонок и деталей на обоих концах вала. Крепеж затягивают по данным руководства для конкретной версии двигателя. До первого запуска необходимо вручную проверить полный оборот механизма и убедиться, что поршень движется без сопротивления и постороннего контакта.

Коленвал Piaggio Ciao подходит для планового восстановления штатного двигателя, когда требуется заменить изношенную или поврежденную деталь. Точный результат ремонта зависит от правильного выбора версии под поршневой палец, совпадения всех посадок и профессиональной сборки сопряженных деталей.
