Распредвал ГРМ для мопедов Alpha/Delta

Распредвал ГРМ для мопедов Alpha/Delta

Деталь предназначена для газораспределительного механизма четырехтактных двигателей мопедов семейства Alpha и Delta. Распредвал задает моменты открытия и закрытия впускного и выпускного клапанов: при вращении его кулачки воздействуют на клапанный привод, согласуя газообмен в цилиндре с положением поршня. Исправная геометрия вала и правильная установка необходимы для корректных фаз ГРМ, нормального наполнения цилиндра и устойчивой работы двигателя.

Назначение и конструкция

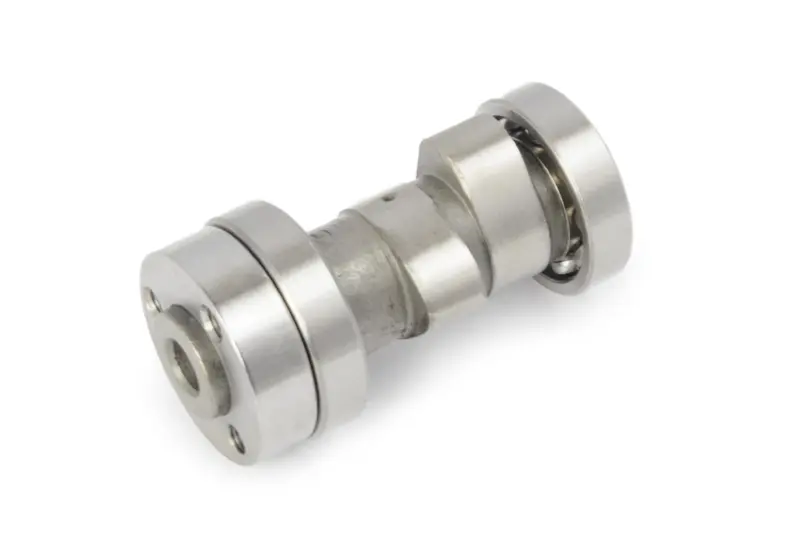

Распредвал устанавливается в головке цилиндра и получает вращение от коленчатого вала через привод ГРМ. Конструкция включает кулачковую часть, опорные поверхности, подшипники по краям и торцевой фланец с отверстиями для крепления приводной звезды. Подшипниковые опоры удерживают вал в посадочных местах и обеспечивают его свободное вращение, а профиль кулачков определяет ход клапанного привода и последовательность работы клапанов.

Деталь используют при ремонте двигателя после износа кулачков, появления задиров на контактных поверхностях, повреждения опор или ощутимого люфта подшипников. Поводом для разборки ГРМ могут быть посторонний шум в головке цилиндра, нестабильная работа мотора, ухудшение запуска или невозможность правильно отрегулировать клапаны. Такие признаки не всегда вызваны самим распредвалом, поэтому при ремонте одновременно проверяют коромысла, клапаны, приводную цепь, звезду, натяжитель и состояние посадочных мест.

Как подобрать распредвал

Обозначения Alpha и Delta охватывают несколько модификаций мопедов и двигателей, поэтому одной модели техники для точного выбора недостаточно. Перед установкой сопоставьте новую деталь со снятым валом и проверьте основные точки сопряжения:

• Общую длину и расположение опор. Вал должен без перекоса занимать штатное положение в головке цилиндра.
• Диаметры и ширину подшипников. Опоры должны соответствовать посадочным местам без чрезмерного зазора и принудительной запрессовки.
• Расположение и форму кулачков. Их геометрия должна совпадать с конфигурацией клапанного привода установленного двигателя.
• Торцевой фланец. Сверьте диаметр, положение отверстий и способ крепления используемой звезды ГРМ.
• Исполнение головки цилиндра и привода. Учитывайте код двигателя, его модификацию, расположение цепи и конструкцию сопряженных деталей.

Если старый вал сильно изношен и измерения по его контактным поверхностям неточны, ориентируйтесь на неизношенные посадочные участки и технические параметры конкретного двигателя. Не следует устанавливать деталь только потому, что она указана для Alpha/Delta: различия во фланце, подшипниках или профиле кулачков способны помешать сборке либо изменить фазы газораспределения.

Рекомендации по установке

До сборки очистите посадочные места и масляные каналы, осмотрите коромысла и контактные поверхности на задиры или выработку. Новый вал нельзя устанавливать в поврежденную постель или соединять с заметно изношенными деталями клапанного привода: их дефекты создадут неправильную нагрузку на кулачки и подшипники. Поверхности трения при сборке смазывают моторным маслом, предусмотренным для двигателя.

• Установите распредвал без перекоса и убедитесь, что подшипники полностью заняли свои посадочные места.
• Выставьте коленчатый вал и звезду по штатным меткам ГРМ конкретной модификации двигателя.
• Проверьте положение цепи, работу натяжителя и надежность крепежа согласно руководству по ремонту мопеда.
• После сборки отрегулируйте тепловые зазоры клапанов по нормам конкретного двигателя; универсальное значение для всех версий Alpha/Delta использовать нельзя.
• Перед первым запуском вручную проверните коленчатый вал на несколько оборотов, контролируя свободное движение механизма и повторное совпадение меток.

Точный подбор и соблюдение фаз при монтаже позволяют восстановить согласованную работу клапанов и поршня. Для ремонта подготовьте данные двигателя и размеры снятого распредвала: это поможет выбрать исполнение, соответствующее головке цилиндра, опорам и используемой звезде ГРМ.
