Направляющие втулки крышки блока двигателя P70F, пара

Направляющие втулки крышки блока двигателя P70F

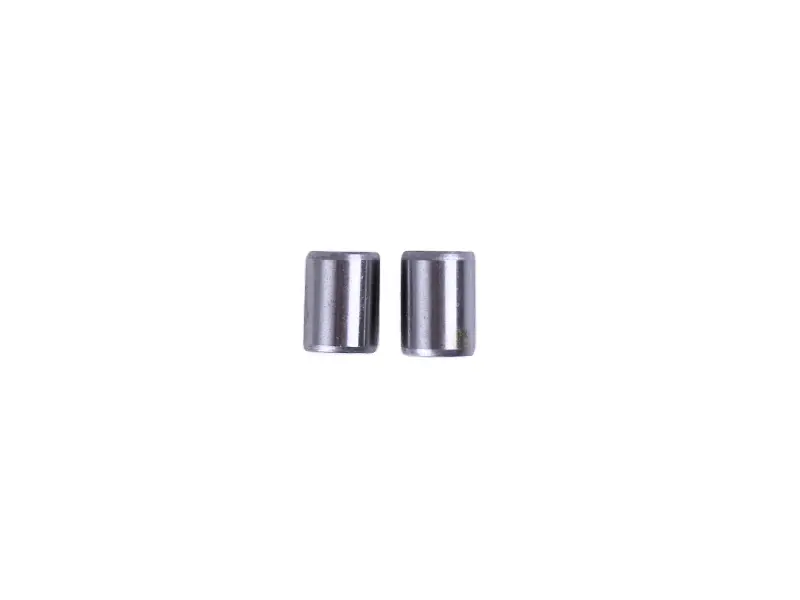

Пара направляющих втулок предназначена для установки крышки на блок бензинового двигателя P70F, применяемого на мотоблоках и культиваторах. Эти небольшие цилиндрические детали входят в систему позиционирования крышки: они задают ее положение относительно блока до окончательной затяжки крепежа и помогают совместить предусмотренные конструкцией посадочные отверстия. Комплект используют при сборке двигателя после ремонта, замены крышки либо восстановления блока.

Назначение в конструкции двигателя

Втулки устанавливаются в штатные посадочные отверстия блока и входят в соответствующие отверстия крышки. Такое соединение центрирует сопрягаемые детали и ограничивает их относительное смещение. Болты при этом стягивают крышку с блоком, а направляющие отвечают за правильное взаимное положение деталей. Поэтому их нельзя заменять случайными отрезками прутка, крепежом или втулками приблизительного размера: несоответствие наружного диаметра, длины либо формы торцов может помешать полной посадке крышки.

Пара рассчитана на два предусмотренных места установки. Замена обеих втулок удобна при полной разборке двигателя, особенно если старые детали имеют неодинаковое состояние. Исправные направляющие сохраняют цилиндрическую форму, не мешают совмещению крышки с блоком и не выступают выше допустимого положения. Если втулка деформирована, зажата в поврежденном отверстии или утрачена при разборке, крышка может устанавливаться с перекосом либо не доходить до сопрягаемой поверхности.

Что проверить при подборе

• Модель двигателя. Комплект предназначен для P70F. Подбирать его только по внешнему виду мотоблока нельзя, поскольку на технике одной серии могут применяться разные двигатели.
• Количество. В товарную позицию входят две направляющие втулки. Перед ремонтом стоит проверить, сколько деталей предусмотрено именно в разбираемом соединении.
• Посадочные размеры. Сопоставьте наружный диаметр, общую длину и глубину установки со снятыми втулками и отверстиями блока. Размеры конкретной модификации двигателя должны совпадать без подгонки случайным инструментом.
• Состояние сопрягаемых деталей. Отверстия в блоке и крышке не должны иметь забоин, сильной выработки или остатков старой прокладки, мешающих ровной установке.
• Исполнение крышки. Проверьте расположение направляющих отверстий и конфигурацию соединения. Обозначение P70F остается основным критерием, но при неизвестной истории ремонта полезно сверить геометрию снятых деталей.

Установка при ремонте

Перед сборкой посадочные места очищают от загрязнений и внимательно осматривают. Втулки устанавливают ровно, без перекоса и повреждения торцов. После их размещения крышка должна совместиться с блоком без бокового принуждения; крепежные болты не следует использовать для затягивания неправильно сориентированной крышки на направляющие. Если деталь входит чрезмерно свободно или требует несоразмерного усилия, необходимо повторно проверить размеры и состояние отверстия.

До окончательной сборки также проверяют прокладку и сопрягаемые поверхности, поскольку направляющие не компенсируют их деформацию или загрязнение. Болты затягивают в последовательности и с усилием, предусмотренными документацией двигателя P70F. Такой порядок позволяет использовать втулки по назначению — для точного позиционирования крышки — и не нагружать их операциями, которые должен выполнять крепеж.

Комплект подходит для планового ремонта двигателя P70F, восстановления разобранного мотора и замены потерянных либо поврежденных направляющих. Для уверенного выбора достаточно подтвердить модель двигателя, два места установки и совпадение посадочной геометрии с демонтированными деталями.
