Центральная труба RT для рассеивателя «Туман», 350 мм

Центральная труба RT для рассеивателя «Туман»

Деталь предназначена для ремонта рассеивателя типа «Туман», применяемого с мотоопрыскивателями. Она устанавливается внутри сборной части воздушного канала и соединяется с сопрягаемыми деталями рассеивателя. Общая длина трубы составляет 350 мм, а в характеристиках указаны два посадочных диаметра — 60 и 68 мм. Такое сочетание размеров необходимо учитывать при подборе: совпадения только по длине недостаточно, поскольку форма обоих концов определяет возможность правильной сборки.

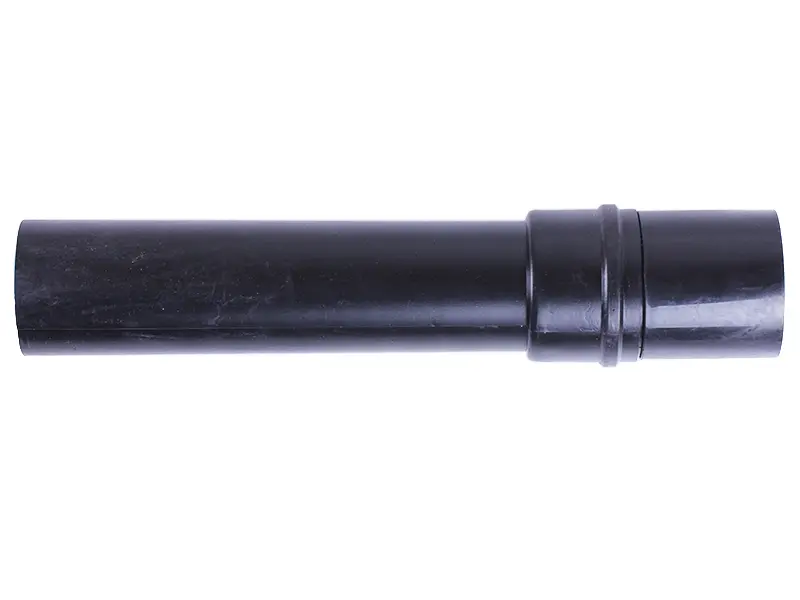

Труба имеет прямой цилиндрический корпус и ступенчатую концевую часть. На участке большего диаметра предусмотрены кольцевые переходы и посадочные пояски. Эта геометрия относится к важным признакам исполнения: у внешне близких труб могут различаться диаметр основного корпуса, длина утолщенного участка, расположение буртиков и глубина посадки. Перед заказом деталь следует сопоставить со снятой трубой по всей форме, а не только по общему названию рассеивателя.

Что проверить при подборе

• Длину: номинальное значение для этой версии — 350 мм. Измерять старую деталь желательно целиком, от одного торца до другого.
• Посадочные диаметры: для трубы заявлены размеры 60/68 мм. Нужно проверить основной цилиндрический участок и расширенную концевую часть.
• Профиль соединения: сравните количество и положение кольцевых уступов, длину посадочной зоны, форму торцов и переход между диаметрами.
• Исполнение рассеивателя: труба рассчитана на вариант «Туман». Совместимость с конкретным мотоопрыскивателем определяется конструкцией установленного рассеивателя и размерами снятой детали.
• Состояние соседних частей: перед сборкой осмотрите соединяемые секции. Трещины, деформация, загрязнение или поврежденные кромки могут мешать ровной установке новой трубы.

Когда требуется замена

Проверка центральной трубы уместна после удара по рассеивателю, разъединения секций, появления заметного люфта либо нарушения взаимного положения частей воздушного канала. Поводом для замены также становятся трещины, смятые торцы, искривление корпуса и повреждение посадочных поясков. Деформированную трубу не следует выравнивать или подрезать для подгонки: изменение длины и профиля соединения способно нарушить посадку сопрягаемых деталей. Если старая труба сохранила форму, ее удобно использовать как образец для проверки всех размеров.

Рекомендации по установке

До начала работ мотоопрыскиватель необходимо выключить и дождаться полной остановки механизмов. Секции рассеивателя разбирают без ударной нагрузки, после чего посадочные поверхности очищают от пыли и налипших загрязнений. Новую трубу сначала устанавливают без принудительной доработки и проверяют, входит ли она на предусмотренную глубину. Перекос, чрезмерное усилие или неполное совмещение буртиков обычно указывают на различие размеров либо на повреждение соседней секции.

После сборки проверьте плотность соединений, соосность секций и отсутствие свободного перемещения трубы. Крепления следует вернуть в штатное положение, не заменяя их случайными деталями и не изменяя профиль корпуса. Первое включение выполняют только после окончательной проверки сборки. Масса трубы составляет 140 г; этот параметр можно использовать как дополнительный ориентир, однако решающими критериями остаются длина 350 мм, диаметры 60/68 мм и точное совпадение ступенчатой посадочной геометрии.
