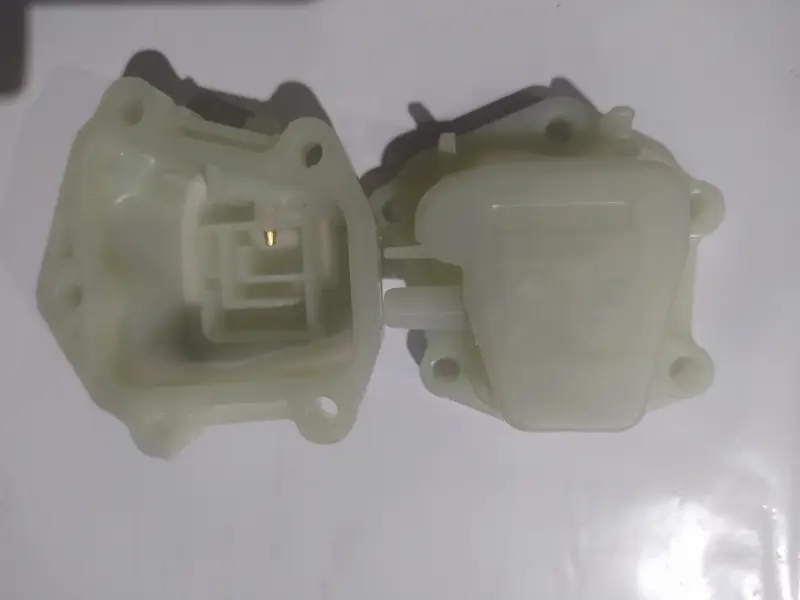

Крышка головки цилиндра мотокосы 139F SVET

Крышка головки цилиндра мотокосы 139F SVET

Крышка предназначена для верхней части четырехтактного двигателя 139F, установленного на мотокосе. В каталогах эту деталь также называют клапанной крышкой: она монтируется на головке цилиндра и закрывает расположенный под ней клапанный механизм. Запчасть применяется при ремонте двигателя, если штатный корпус поврежден, деформирован, неплотно прилегает к посадочной поверхности или больше не удерживается всеми креплениями.

Назначение детали

Крышка образует наружную часть головки цилиндра и обеспечивает правильную компоновку ее закрытой зоны. Она не является поршнем, цилиндром или головкой в сборе, поэтому не заменяет эти детали. При обслуживании важно различать корпус крышки и расположенные рядом компоненты: для ремонта выбирают именно ту позицию, которая совпадает с установленным исполнением двигателя 139F.

Корпус имеет объемную наружную часть, посадочный контур и несколько монтажных ушек. Также в конструкции присутствуют выступающий трубчатый участок и формованные элементы на внутренней стороне. Их расположение необходимо учитывать при подборе наравне с общей формой детали. Совпадение одного обозначения 139F недостаточно, если старая крышка отличается креплениями или конфигурацией корпуса.

Как проверить совместимость

• Тип двигателя: позиция рассчитана на четырехтактное исполнение 139F, применяемое на мотокосах.
• Общий контур: сравните форму наружной выпуклой части, посадочной кромки и внутренних углублений.
• Монтажные точки: должны совпасть количество ушек, их положение и направление отверстий.
• Выступающие участки: сопоставьте наличие и ориентацию трубчатого отвода и соседних формованных деталей.
• Свободное размещение: новая крышка не должна упираться в расположенные рядом части двигателя или требовать принудительного совмещения.

Маркировка семейства двигателя является основным ориентиром, но мотокосы разных выпусков могут иметь отличия в исполнении навесных деталей. Перед заказом положите снятую крышку в том же положении и последовательно сравните весь периметр, монтажные ушки, выступы и внутренний профиль. Такой способ особенно полезен, если модель самой мотокосы неизвестна либо двигатель ранее ремонтировался.

Когда требуется замена

Основанием для замены служат трещины корпуса, сколы посадочной кромки, деформированные участки и сломанные крепежные ушки. Проверка нужна и после неудачного демонтажа: чрезмерное усилие возле отверстий способно нарушить геометрию крышки. Деталь также меняют, если ее невозможно установить ровно или равномерно зафиксировать штатным крепежом.

Перед монтажом с головки удаляют загрязнения и остатки старого уплотнения, не повреждая посадочную плоскость. Способ уплотнения и состояние сопряженных деталей проверяют отдельно, поскольку состав этой товарной позиции не заявлен. Крышку устанавливают без перекоса, отверстия совмещают без растягивания корпуса, а крепеж затягивают постепенно. Неравномерное усилие может повредить ушки или нарушить прилегание по периметру.

После сборки проверяют, что корпус неподвижен, его края прилегают равномерно, а выступающие части не мешают соседним компонентам. Крышка 139F SVET подходит для ремонта в том случае, когда снятая деталь совпадает с ней по назначению и всей монтажной конфигурации. Предварительное сравнение позволяет подобрать запчасть без ошибочной привязки только к названию мотокосы.
