Колодки центробежного сцепления вариатора мотоблока 168F/170F, вал 20 мм, ST

Колодки центробежного сцепления вариатора для 168F/170F

Комплект ST предназначен для вариаторного привода мотоблоков с бензиновыми двигателями 168F и 170F и посадкой на вал диаметром 20 мм. Колодки входят в состав центробежного сцепления: при повышении оборотов они расходятся, прижимаются к внутренней поверхности барабана и передают крутящий момент от двигателя на привод. Когда частота вращения снижается, пружины возвращают колодки к центру и размыкают сцепление. Такая схема обеспечивает автоматическое включение привода без отдельного ручного управления колодками.

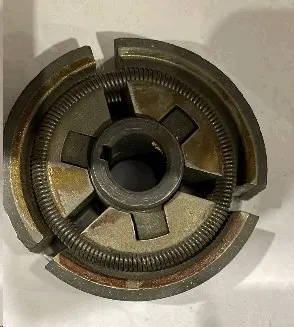

Деталь выполнена как единый круглый узел со ступицей, тремя расположенными по окружности колодками и возвратными пружинами. Комплект применяется при ремонте штатного вариаторного сцепления, когда рабочие поверхности изношены, колодки повреждены или включение привода стало сопровождаться проскальзыванием, рывками, шумом либо задержкой. Причина подобных проявлений может находиться и в других частях механизма, поэтому перед заменой следует проверить барабан, ремень, шкивы, крепление и состояние посадочного места.

Что проверить при подборе

• Серия двигателя: исполнение рассчитано на распространенные бензиновые двигатели 168F и 170F, однако одно обозначение двигателя не определяет всю конфигурацию мотоблока.
• Диаметр посадки: центральное отверстие должно соответствовать валу 20 мм. Версия на 19 мм является другой модификацией и не подходит вместо этой без предусмотренного конструкцией соответствия.
• Способ соединения с валом: сопоставьте форму посадки и шпоночного паза со снятой деталью и валом двигателя.
• Габариты узла: сравните наружный диаметр, высоту ступицы, положение колодок и расстояние до барабана. Эти параметры должны соответствовать установленному сцеплению и кожуху привода.
• Конструкция: количество колодок, расположение пружин и общая геометрия должны совпадать с прежним комплектом. Для уверенного выбора удобно сопоставлять детали непосредственно после разборки.

Замена и установка

Монтаж выполняют на остановленной технике после получения доступа к вариаторному приводу. Посадочную поверхность вала очищают от загрязнений и следов старого износа, затем осматривают шпоночный паз, барабан и элементы крепления. На барабане не должно быть повреждений, способных мешать равномерному контакту колодок. Если его рабочая поверхность имеет выраженные борозды, деформацию или значительную выработку, установка только новых колодок может не устранить проскальзывание и неравномерное включение.

Узел устанавливают без перекоса, сохраняя штатное положение шпонки и крепежа. Пружины должны находиться в своих посадочных местах, а колодки — свободно возвращаться внутрь без заеданий. Порядок разборки, затяжку крепежа и регулировку привода выбирают по руководству конкретной модели мотоблока: одинаковые двигатели могут применяться с разными вариантами рамы, кожуха и вариаторного механизма. После сборки вручную проверяют свободное вращение и отсутствие контакта с неподвижными деталями, затем проводят краткую проверку включения без рабочей нагрузки.

Когда комплект требует внимания

Проверка колодок нужна при ухудшении передачи тяги, нестабильном начале движения, постороннем звуке из зоны сцепления, следах перегрева или заметном износе контактных поверхностей. Осматривать следует весь комплект, поскольку колодки работают совместно и должны одинаково взаимодействовать с барабаном. Правильно подобранная версия для вала 20 мм восстанавливает штатную схему автоматического включения вариаторного привода мотоблока 168F/170F.
