Лепестковый клапан Honda TACT AF16 (AF05E) Steel Mark

Лепестковый клапан Honda TACT для двухтактного двигателя

Клапан Steel Mark предназначен для впуска двухтактного скутера Honda TACT AF16 с двигателем AF05E. Он устанавливается между впускным трактом и картером двигателя и управляет направлением движения топливно-воздушной смеси. Деталь подходит для планового восстановления впуска, ремонта после обнаружения неплотно прилегающих лепестков или замены поврежденного клапана.

Как клапан работает во впуске

При снижении давления в картере гибкие лепестки отклоняются от седла и пропускают смесь внутрь. Когда давление меняет направление, лепестки прижимаются к посадочной поверхности и перекрывают обратный поток. Такой принцип не требует отдельного механического привода: открытие и закрытие происходят под действием перепада давления во время работы двигателя.

Исправное прилегание лепестков помогает сохранять направленное движение смеси и нормальное наполнение двигателя. Если края остаются приподнятыми, лепесток деформирован, имеет трещину либо не закрывает окно полностью, часть смеси может возвращаться во впуск. Это способно сопровождаться затрудненным запуском, нестабильной реакцией на ручку газа, провалами тяги или выбросом смеси в сторону карбюратора. Такие проявления не отменяют проверки карбюратора, уплотнений и остальных деталей впуска, но состояние клапана необходимо оценить в ходе диагностики.

Конструкция детали

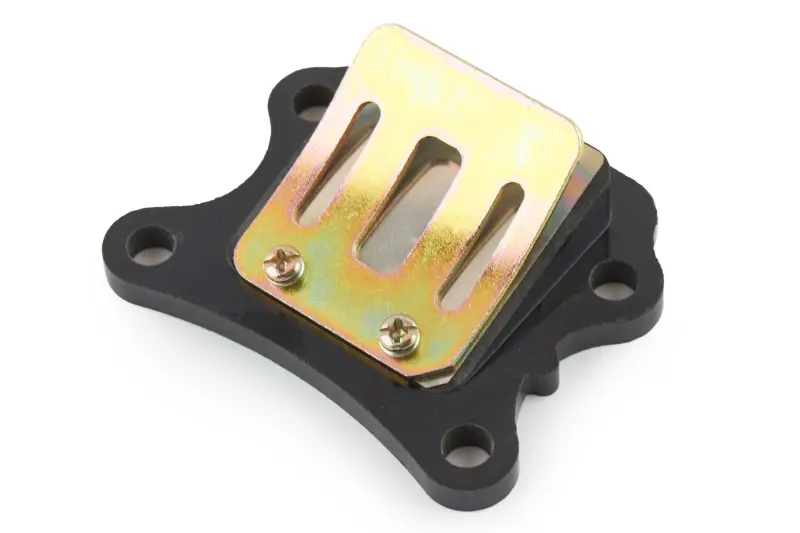

Клапан выполнен в виде собранного впускного блока. Основание имеет четыре монтажных отверстия, а наклонная рабочая часть содержит несколько проходных окон. Лепестки удерживаются пластиной с двумя винтами; ограничительная пластина задает направление их открытия и не позволяет им свободно отгибаться в противоположную сторону. Компоновка рассчитана на установку в штатное место соответствующего двигателя Honda TACT.

Что проверить перед заказом

• Модель и двигатель: применяемость должна соответствовать Honda TACT AF16 с обозначением двигателя AF05E.
• Форма основания: сравните контур детали, расположение четырех крепежных отверстий и ориентацию наклонной части со снятым клапаном.
• Посадочное место: проверьте конфигурацию впускного канала и сопрягаемых поверхностей. Одного совпадения названия скутера недостаточно, если двигатель или впуск ранее заменяли.
• Состояние уплотнения: прокладка в месте соединения должна быть целой и обеспечивать герметичный стык. Поврежденное уплотнение следует заменить отдельно.

Проверка и установка

До монтажа осмотрите лепестки при хорошем освещении. В закрытом положении они должны ровно прилегать к седлу без заметного зазора, сколов и трещин. Не отгибайте их вручную на большой угол и не допускайте попадания грязи между лепестком и посадочной плоскостью. Сопрягаемые поверхности очищают от остатков старого уплотнения, не повреждая их.

Блок устанавливают в той же ориентации, что и снятую деталь. Крепеж затягивают равномерно, без перекоса корпуса; точное усилие выбирают по сервисным данным конкретного двигателя. После сборки проверяют герметичность соединений впуска, подключение карбюратора и отсутствие посторонних предметов в канале. Если замена выполняется из-за плохого запуска или провалов тяги, после монтажа также контролируют настройку карбюратора, воздушный фильтр и состояние впускного патрубка. Такой порядок помогает устранить причину неисправности, а не только одно из ее возможных проявлений.
