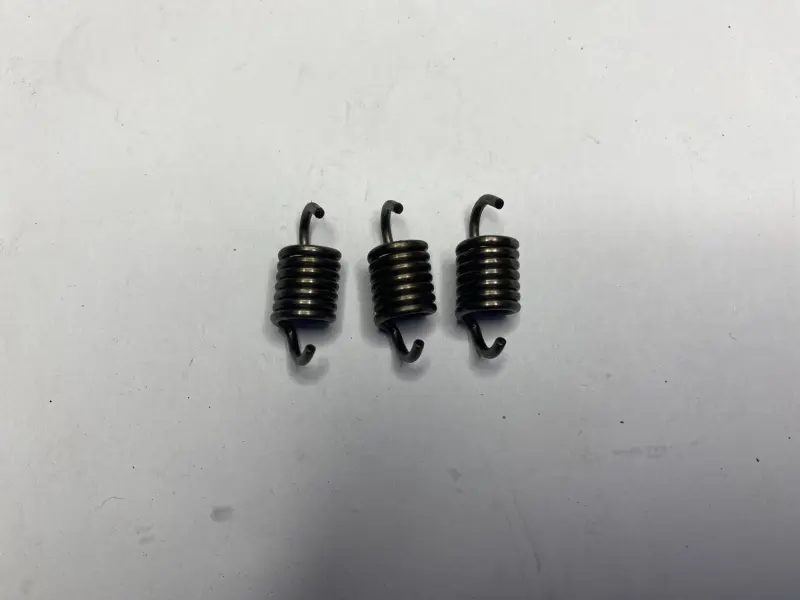

Комплект пружин муфты сцепления для бензопилы STIHL MS 180, 3 шт.

Пружины муфты сцепления для STIHL MS 180

Комплект из трех пружин предназначен для обслуживания центробежного сцепления бензопилы STIHL MS 180. Пружины соединяют колодки муфты и удерживают их в исходном положении при малой частоте вращения двигателя. Когда обороты повышаются, колодки расходятся под действием центробежной силы, соприкасаются с барабаном и обеспечивают передачу вращения на привод цепи. После снижения оборотов натяжение пружин возвращает колодки внутрь, разъединяя муфту и барабан.

Исправное состояние всех трех пружин необходимо для согласованного движения колодок. Если одна пружина растянута, ослаблена или имеет поврежденный зацеп, соответствующая колодка может начать перемещаться раньше остальных. Это нарушает нормальную работу сцепления и может проявляться вращением цепи на холостом ходу либо посторонним шумом со стороны муфты. Такие симптомы требуют проверки не только пружин, но и регулировки холостого хода, состояния колодок, барабана, фиксаторов и подшипника барабана.

Когда комплект используют при ремонте

• при растяжении или усталости установленных пружин;
• при поломке одного из крючков, которыми пружина соединяется с колодками;
• при заметном различии натяжения между тремя пружинами;
• во время переборки сцепления, если старые детали уже не обеспечивают одновременный возврат колодок;
• после обнаружения вращения цепи на правильно отрегулированном холостом ходу, когда диагностика указывает на пружины муфты.

Комплект содержит три одинаковых по назначению пружины — по числу пружин в трехколодочном сцеплении этой модели. При износе одной детали рационально обслуживать весь набор одновременно: одинаковое состояние пружин помогает колодкам включаться и возвращаться согласованно. Это также избавляет от повторной разборки муфты из-за оставшихся старых пружин с уже сниженным натяжением.

Как проверить соответствие перед установкой

Основной критерий подбора — модель бензопилы и исполнение установленной муфты. Этот комплект заявлен для STIHL MS 180; в карточках аналогичного набора также встречаются обозначения 018 и MS180. Перед монтажом нужно сопоставить новую деталь со снятой по общей длине, диаметру витой части, числу и форме витков, направлению обоих крючков и положению точек зацепления на колодках. Особенно внимательно следует проверять пилы, которые ранее ремонтировались: установленная муфта могла быть заменена на деталь другого исполнения.

Точные размеры пружины в данных позиции не указаны, поэтому выбирать ее только по приблизительному внешнему сходству не следует. Модель пилы, конструкция муфты и совпадение геометрии со старым комплектом должны подтверждать друг друга. Пружина стартера, пружина тормоза цепи и контактная пружина выполняют другие функции и не подходят для этого места, даже если имеют похожую форму.

Установка и контроль после ремонта

Для замены требуется получить доступ к муфте сцепления и снять старые пружины с точек зацепления колодок. Работу выполняют на остановленной и остывшей пиле, исключив случайный запуск двигателя. Перед сборкой проверяют сами колодки, их отверстия и фиксаторы, а также внутреннюю поверхность барабана: новые пружины не устранят износ или повреждение других деталей сцепления. Крючки устанавливают без перекручивания, а все три пружины размещают одинаково относительно колодок.

После сборки колодки должны свободно перемещаться и одновременно возвращаться внутрь. До начала пиления проверяют работу механизма на холостом ходу: цепь не должна приводиться в движение одной лишь работой прогретого двигателя без нажатия на акселератор. Если цепь продолжает вращаться или в зоне сцепления остается шум, бензопилу необходимо остановить и повторно проверить регулировку холостого хода, правильность сборки и состояние сопряженных деталей. Комплект подходит для локального ремонта исправной в остальном муфты и позволяет заменить полный набор ее натяжных пружин за одно обслуживание.
