Демпферная резиновая прокладка задней звезды веломотора EVO-2

Демпферная резиновая прокладка задней звезды веломотора EVO-2

Прокладка применяется в креплении ведомой звезды веломотора EVO-2 к заднему велосипедному колесу. Она размещается в зоне контакта крепежного комплекта со спицами и участвует в надежной фиксации звезды. Упругая прослойка разделяет металлические детали крепления и колесо, помогает воспринимать нагрузку от прижима и смягчает резкие воздействия, возникающие при передаче тяги через моторную цепь.

Назначение и конструкция

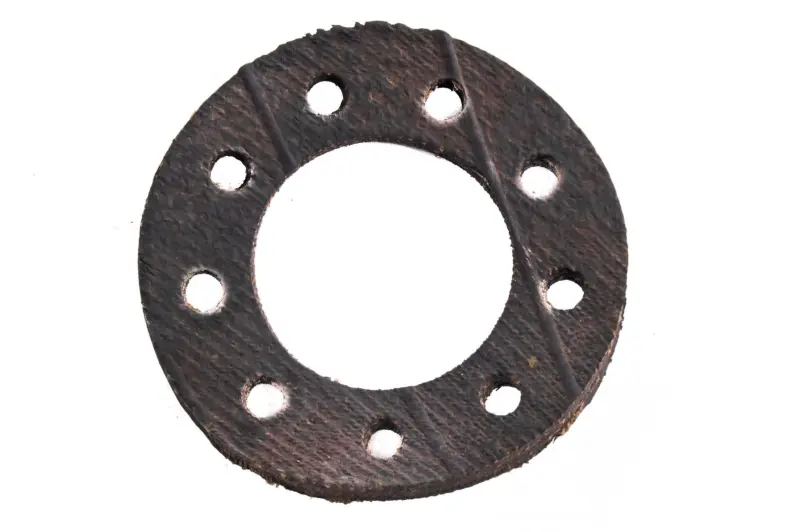

Деталь выполнена в форме плоского кольца с большим центральным отверстием и девятью отверстиями по окружности. Такая схема соответствует девятиточечному креплению ведомой звезды, распространенному в комплектах бензиновых веломоторов. Центральный проем оставляет место для втулки колеса, а отверстия служат для прохождения болтов крепежной сборки. Кольцевая форма позволяет расположить прокладку вокруг ступицы без перекрытия ее центральной части.

В собранном креплении резиновая прокладка работает совместно со звездой, болтами и металлическими прижимными сегментами. Она не заменяет крепеж и не исправляет деформированную звезду, поврежденные спицы или неверную центровку. Ее задача — занять предусмотренное конструкцией место между деталями крепления, исключить непосредственный жесткий контакт в этой зоне и обеспечить равномерный прижим по окружности при правильной сборке.

Что проверить перед выбором

Прокладка предназначена для веломотора EVO-2, однако перед заказом необходимо сравнить геометрию установленного крепления. У разных версий моторных комплектов могут отличаться наружный диаметр кольца, размер центрального отверстия, толщина, расположение болтов и исполнение прижимных пластин. Совпадение только по назначению детали недостаточно: прокладка должна свободно размещаться вокруг втулки, а все девять крепежных отверстий — совмещаться без растягивания и перекоса.

• Модель: проверьте, что на велосипеде используется крепление задней звезды веломотора EVO-2.
• Схема отверстий: сравните количество, взаимное расположение и шаг девяти точек крепления со снятой прокладкой и звездой.
• Основная геометрия: сопоставьте наружный контур, центральный проем и толщину старой детали.
• Количество прокладок: осмотрите обе стороны спиц и определите, сколько колец предусмотрено именно вашей сборкой.
• Состояние сопряженных деталей: перед монтажом проверьте звезду, прижимные сегменты, болты, гайки и спицы.

Когда требуется замена

Основанием для замены служат разрывы, трещины, заметное затвердевание, продавленные участки, вытянутые отверстия или стойкая деформация кольца. Изношенная прокладка уже не обеспечивает правильную посадку крепежной сборки. Это может сопровождаться ослаблением прижима, смещением звезды, появлением люфта и более резкой передачей нагрузки на колесо. Простая подтяжка болтов не устраняет проблему, если резина потеряла форму или разрушилась.

Установка и контроль

Монтаж выполняют на снятом заднем колесе по схеме конкретного крепления. Прокладку располагают в предусмотренном месте относительно спиц, звезды и металлических прижимных сегментов, после чего совмещают девять отверстий. Болты сначала наживляют без полного затягивания, чтобы сохранить возможность центрирования. Затем соединения подтягивают постепенно и равномерно по окружности: одностороннее затягивание способно сместить звезду и создать неравномерный прижим.

После сборки необходимо проверить центровку звезды относительно втулки, отсутствие выраженного бокового биения, равномерность сжатия прокладки и свободное вращение колеса. Цепь должна идти по звезде без периодического увода в сторону. Если отверстия приходится совмещать с усилием, кольцо ложится складками либо крепежные сегменты прижимают его неравномерно, установку следует остановить и повторно проверить совместимость деталей. Правильно подобранная прокладка восстанавливает штатную схему крепления задней звезды EVO-2 и подходит для ремонта при износе или повреждении установленного кольца.
