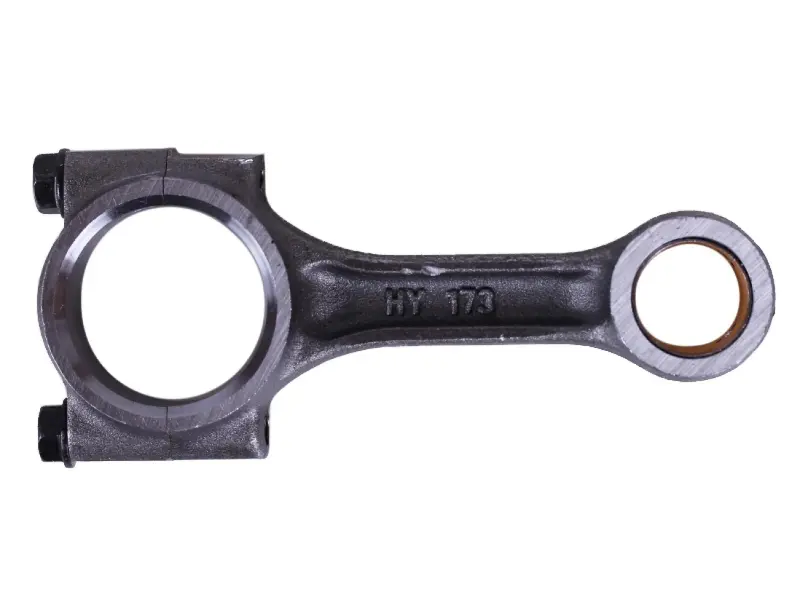

Шатун для двигателя мотоблока 173D

Шатун для двигателя мотоблока 173D

Шатун предназначен для ремонта кривошипно-шатунного механизма двигателя 173D, который устанавливается на мотоблоки и другую компактную технику. Деталь соединяет поршень с коленчатым валом и передаёт усилие во время работы двигателя. Исправное состояние этого соединения важно для точной сборки всего узла, поэтому при разборке мотора шатун внимательно осматривают и при необходимости заменяют.

Замена требуется при износе рабочих поверхностей, повреждении втулки, деформации детали или появлении стука, связанного с поршневой группой. При этом один только посторонний шум нельзя считать достаточным основанием для окончательного вывода: его причиной могут быть и другие элементы двигателя. Решение о замене принимают после разборки и проверки состояния самого шатуна, его посадочных мест и сопрягаемых деталей.

Конструкция и назначение

Шатун выполнен в форме рычага с двумя головками разного размера. Большая головка устанавливается на шейку коленчатого вала. Она имеет съёмную крышку и крепёжные болты, благодаря чему деталь можно установить при сборке кривошипно-шатунного механизма. В малой головке находится втулка под поршневой палец, через который шатун соединяется с поршнем.

Такая конструкция обеспечивает подвижное соединение поршня и коленчатого вала в одноцилиндровом двигателе на протяжении всего рабочего цикла. Обе головки выполняют разные задачи, поэтому при осмотре снятой детали важно оценивать не только её общее состояние, но и рабочие поверхности, втулку, крышку и места соединения.

Как правильно подобрать шатун

Эта деталь рассчитана на двигатель с обозначением 173D. При выборе ориентируйтесь прежде всего на маркировку двигателя, а не только на модель мотоблока или внешнее сходство запчастей. У деталей для смежных серий могут различаться посадочные размеры, ширина головки, исполнение съёмной крышки и параметры соединения с поршнем. Даже похожий по форме шатун не следует устанавливать без проверки соответствия.

Перед заказом убедитесь, что на двигателе указано обозначение 173D. Если мотор уже разобран, дополнительно сравните новую деталь со снятым шатуном: обратите внимание на общую конфигурацию, расположение крепёжных болтов, форму большой и малой головок, а также посадочные места. Если прежний шатун разрушен или отсутствует, основным ориентиром остаётся точная модель двигателя.

Подготовка к замене

Работы с шатуном выполняются после разборки двигателя. Одновременно следует оценить состояние шейки коленчатого вала, поршневого пальца, цилиндра и остальных сопрягаемых поверхностей. Такой осмотр помогает определить, ограничивается ли ремонт заменой шатуна или внимание требуется и другим элементам кривошипно-шатунного механизма и поршневой группы.

Перед сборкой детали и посадочные поверхности должны быть чистыми. Особое внимание уделяют правильному положению съёмной крышки большой головки и корректному соединению малой головки с поршневым пальцем. Установку выполняют с соблюдением требований сервисной документации именно для двигателя 173D. Это особенно важно при сборке узла, где положение деталей и состояние сопрягаемых поверхностей непосредственно влияют на точность монтажа.

Шатун подходит для планового ремонта и замены изношенной, повреждённой или деформированной детали. Выбирайте его для двигателя 173D после проверки маркировки мотора и конфигурации снятого узла. Такой подход позволяет избежать подбора только по внешнему сходству и установить деталь, соответствующую конструкции ремонтируемого двигателя.
