Счетчик моточасов 180N/195N, механический

Счетчик моточасов для двигателей 180N и 195N

Прибор предназначен для учета суммарного времени работы одноцилиндрового дизельного двигателя. Он помогает обслуживать мотоблок с учетом фактической наработки: по показаниям удобно планировать замену масла, проверку фильтров, регулировки и другие операции, для которых производитель техники устанавливает интервал в моточасах. Такой способ контроля точнее календарного графика, поскольку учитывает именно продолжительность работы двигателя.

Модель рассчитана на применение с двигателями 180N и 195N, распространенными на тяжелых мотоблоках и другой технике с дизельным двигателем водяного охлаждения. При подборе обозначение двигателя следует проверять по документации или заводской табличке техники. Совпадение только по назначению недостаточно: дополнительно нужно сопоставить форму панели, посадочное отверстие, наружный размер лицевой части, глубину свободного пространства за панелью и способ фиксации корпуса.

Конструкция и принцип учета

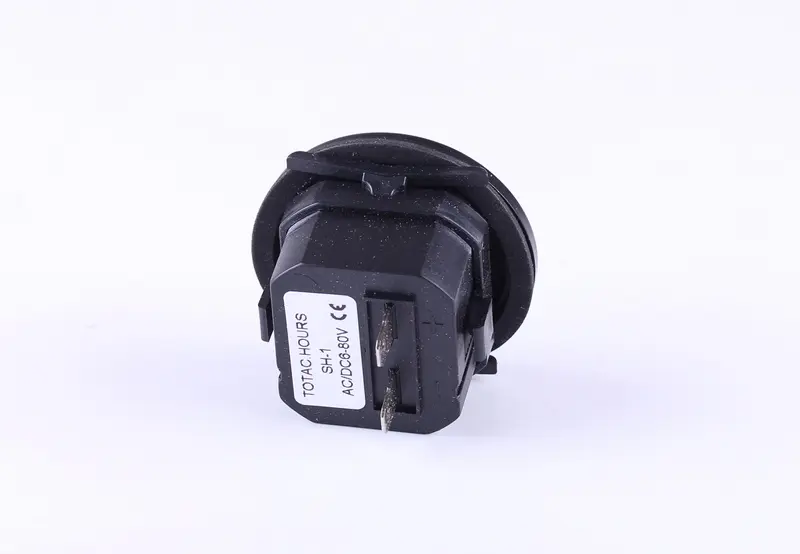

Счетчик выполнен в круглом корпусе для установки в панель. На лицевой стороне расположен механический цифровой индикатор, на котором накапливается отработанное время. С тыльной стороны находятся два плоских контактных вывода и элементы крепления корпуса. При подаче питания во время работы двигателя прибор ведет суммарный учет наработки, поэтому правильное подключение определяет корректность показаний: счет должен включаться вместе с работающим мотором, а не оставаться активным при длительной стоянке техники.

На корпусе указаны модель SH-1 и диапазон питания AC/DC 6–80 V. Это означает возможность работы как с переменным, так и с постоянным напряжением в пределах обозначенного диапазона. Перед монтажом необходимо проверить параметры выхода, от которого будет питаться прибор, а также схему подключения конкретной техники. Широкий диапазон не отменяет проверки фактического напряжения и назначения проводов.

Что проверить перед установкой

• Модель двигателя: товар подбирается для 180N или 195N; похожее обозначение другого мотора не подтверждает совместимость.
• Посадку в панели: сравните форму и размер отверстия, наружную окантовку, глубину корпуса и расположение крепежных упоров со старым прибором.
• Питание: источник должен соответствовать обозначению AC/DC 6–80 V, указанному на корпусе счетчика.
• Подключение: проверьте назначение обоих проводов по схеме мотоблока и расположение плоских контактов на заменяемом приборе.
• Момент включения: питание должно поступать в том режиме, при котором требуется фиксировать фактическую работу двигателя.

Замена и ввод в работу

Причиной замены обычно становится отсутствие счета при работающем двигателе, заедание цифрового механизма, повреждение контактов или корпуса. До демонтажа полезно проверить питание и состояние соединений: неисправный провод либо окисленный разъем может давать те же признаки, что и отказ прибора. Монтаж выполняют при отключенном питании, без перекоса корпуса и чрезмерного усилия на креплении. Контактные наконечники должны держаться плотно и не создавать механической нагрузки на выводы.

После установки запустите двигатель на короткое время и убедитесь, что показания начали изменяться только в рабочем режиме. Зафиксированное значение удобно записать в журнал обслуживания: последующие операции можно планировать по разнице показаний и требованиям руководства к двигателю. Счетчик подходит для восстановления штатного учета моточасов на технике с двигателем 180N или 195N при совпадении посадки, схемы подключения и параметров питания.
