Прижимная пластина двигателя P65/70F (ZS)

Прижимная пластина двигателя P65/70F (ZS)

Компактная прижимная пластина предназначена для ремонта двигателей семейства 1P65F и 1P70F, применяемых на мотоблоках и другой малой технике. Деталь относится к кривошипно-шатунному механизму и служит для удержания сопряженной детали в предусмотренном посадочном месте. Она устанавливается на корпус через два крепежных отверстия, а центральная формованная часть располагается напротив посадочной зоны.

Назначение и конструкция

Во время работы двигателя соединение испытывает вибрацию и циклические нагрузки. Прижимная пластина поддерживает заданное положение закрепляемой детали и распределяет усилие между двумя точками крепления. Для правильной посадки важны сохраненная форма корпуса пластины, ровные контактные поверхности, неповрежденные отверстия и точное совпадение центральной части с ответной зоной двигателя.

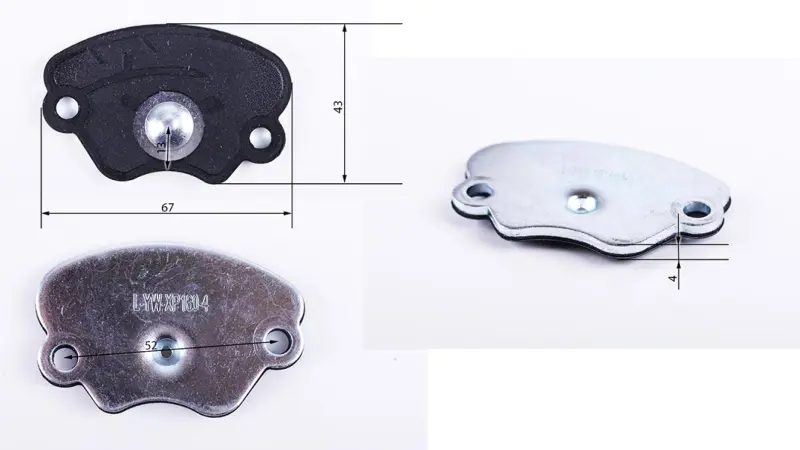

Пластина имеет фигурный контур, два боковых крепежных отверстия и центральное углубление круглой формы. Контрольные габариты детали составляют 67 × 43 мм, расстояние между центрами крепежных отверстий — 52 мм, толщина — 4 мм. Эти параметры позволяют проверить запчасть не только по обозначению двигателя, но и по фактической геометрии снятой детали.

Совместимость и подбор

Запчасть рассчитана на одноцилиндровые четырехтактные бензиновые двигатели с воздушным охлаждением, обозначаемые как 1P65F и 1P70F. Такие моторы встречаются в разных моделях мотоблоков и культиваторов, однако одинаковое коммерческое название техники само по себе не подтверждает совпадение детали. При подборе необходимо ориентироваться на модель установленного двигателя и конструкцию места крепления.

• Модели двигателя: 1P65F и 1P70F.
• Тип детали: прижимная пластина кривошипно-шатунного механизма.
• Габариты: 67 мм по ширине и 43 мм по высоте.
• Межцентровое расстояние: 52 мм между двумя крепежными отверстиями.
• Толщина: 4 мм.
• Конструкция: два боковых отверстия и центральная формованная посадочная часть.

Перед заказом сравните ширину, высоту, толщину, межцентровое расстояние, диаметр крепежных отверстий, внешний контур и положение центрального углубления со старой пластиной. Особенно внимательно проверяйте форму нижней кромки и расположение боковых выступов: даже небольшое различие может помешать совместить крепеж или правильно установить деталь на корпус. Если двигатель ремонтировался ранее, модель лучше уточнять непосредственно по его обозначению, а не только по названию мотоблока.

Когда требуется замена

Основанием для замены служат деформация пластины, трещины, заметная выработка возле отверстий, повреждение центральной посадочной части или нарушение плоскости прилегания. Изношенная либо погнутая деталь может устанавливаться с перекосом, неравномерно воспринимать усилие крепежа и оставлять люфт в соединении. Повторно ставить пластину с вытянутыми отверстиями или нарушенной геометрией не следует: затягивание крепежа не восстанавливает правильную посадку.

Рекомендации по установке

Монтаж выполняют на очищенную посадочную поверхность при остановленном и остывшем двигателе. До установки следует удалить загрязнения, проверить состояние ответной детали и убедиться, что отверстия совмещаются без принудительного изгиба пластины. Крепеж наживляют в обеих точках, после чего затягивают последовательно и равномерно. Значение момента затяжки выбирают по ремонтной документации конкретного двигателя.

После сборки пластина должна прилегать без качания и заметного зазора, а центральная часть — занимать предусмотренное положение без бокового смещения. Одновременно стоит проверить крепеж и соседние посадочные поверхности: установка новой пластины не устранит люфт, если причина находится в изношенной ответной детали или поврежденном корпусе. Точная сверка размеров и формы перед покупкой помогает сразу выбрать подходящую запчасть для ремонта двигателя P65/70F.
