Магнето генератора для дизельного двигателя 192D

Магнето генератора для двигателя 192D

Магнето предназначено для генераторной системы одноцилиндрового четырехтактного дизельного двигателя 192D с воздушным охлаждением, применяемого на мотоблоках и культиваторах. Деталь устанавливается вместе со статором и при вращении создает магнитное поле, необходимое для выработки тока. Это роторная часть генератора, поэтому ее не следует путать со стартером, катушкой или маховиком другой модификации.

Назначение и устройство

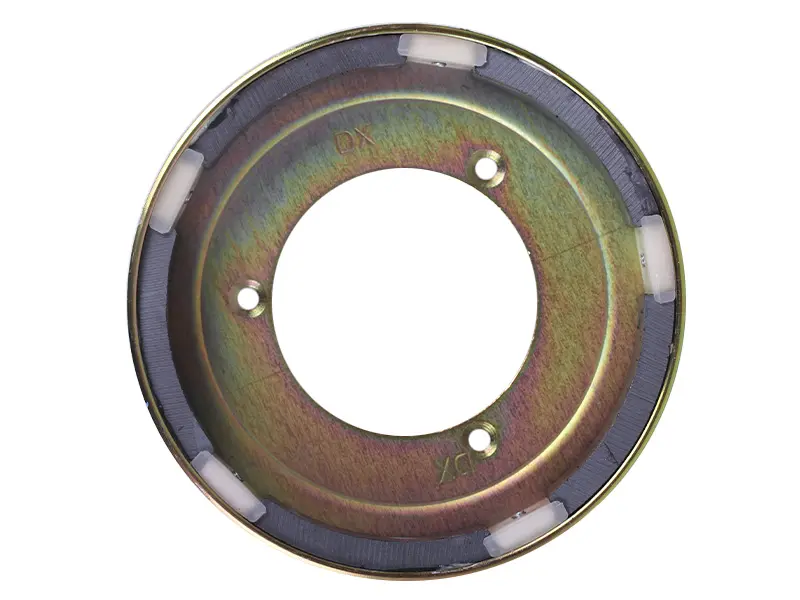

Конструкция выполнена в виде круглого металлического корпуса с центральным отверстием, тремя крепежными отверстиями и постоянными магнитами по внутренней окружности. При работе двигателя магнето вращается относительно неподвижных обмоток статора. Изменение магнитного поля вызывает появление тока в обмотках, после чего он используется электрооборудованием мотоблока в соответствии с конфигурацией конкретной модели.

Состояние ротора напрямую влияет на совместную работу магнето и статора. Повреждение магнитов, деформация корпуса, заметное биение или неправильное положение детали могут привести к касанию неподвижной части, постороннему шуму и нестабильной выработке тока. Замена нужна после механического повреждения, ослабления магнитов, нарушения геометрии либо износа крепежных мест. Перед покупкой желательно сначала исключить неисправности статора, проводки, регулятора и соединений.

Основные параметры

• Тип детали: магнето, ротор генератора.
• Применение: мотоблоки и культиваторы с двигателем 192D.
• Тип совместимого двигателя: одноцилиндровый четырехтактный дизель с воздушным охлаждением.
• Наружный диаметр: 155 мм.
• Внутренние диаметры: 133 и 76 мм.
• Высота: 29 мм.
• Межболтовое расстояние: 78 мм.
• Масса: 789 г.

Как правильно подобрать

Обозначение двигателя 192D является первым критерием совместимости, однако одной надписи модели недостаточно. В разных выпусках техники может применяться отличающееся генераторное оборудование. Сравните старую деталь по наружному диаметру, высоте, центральному отверстию, расположению трех крепежных отверстий и межболтовому расстоянию. Также проверьте форму корпуса, направление установки и взаимное положение ротора со статором.

Магнето подбирают парой к установленному статору: между вращающейся и неподвижной частями должен сохраняться предусмотренный зазор, а магнитная дорожка должна проходить напротив обмоток. Деталь схожего диаметра, но с другой высотой, посадкой или расположением креплений может не установиться либо касаться соседних компонентов. Если двигатель ранее ремонтировался или переоборудовался, ориентируйтесь на фактически снятое магнето и конструкцию установленного генератора.

Установка и проверка

До монтажа осмотрите магниты, кромки корпуса, центральное отверстие и крепежные точки. На них не должно быть трещин, сколов, сильных вмятин или загрязнений, мешающих ровной посадке. Посадочную поверхность очищают, деталь устанавливают без ударов и перекоса, а крепеж затягивают равномерно. Магниты нельзя подвергать сильным ударам: механическое повреждение способно нарушить нормальную работу генератора.

После установки проверните систему вручную и убедитесь, что магнето движется свободно, не задевает статор и не имеет заметного биения. Затем проверьте крепления, разъемы и проводку генератора. Такой порядок помогает отличить неисправность ротора от проблем неподвижных обмоток или соединений и избежать повторной разборки. Для надежного подбора сопоставьте все размеры и посадочные признаки до начала монтажа.
