Лапка переключения передач 4T CB250 AMG

Лапка переключения передач 4T CB250 AMG

Лапка предназначена для ножного управления коробкой передач на четырехтактных мотоциклах семейства CB250 и совместимой технике с двигателем объемом 250 см³. Она устанавливается снаружи на вал переключения и передает движение стопы механизму выбора передачи. Деталь подойдет для планового ремонта, восстановления мотоцикла после падения или замены рычага, который погнулся, получил повреждение посадочной части либо перестал обеспечивать четкое управление.

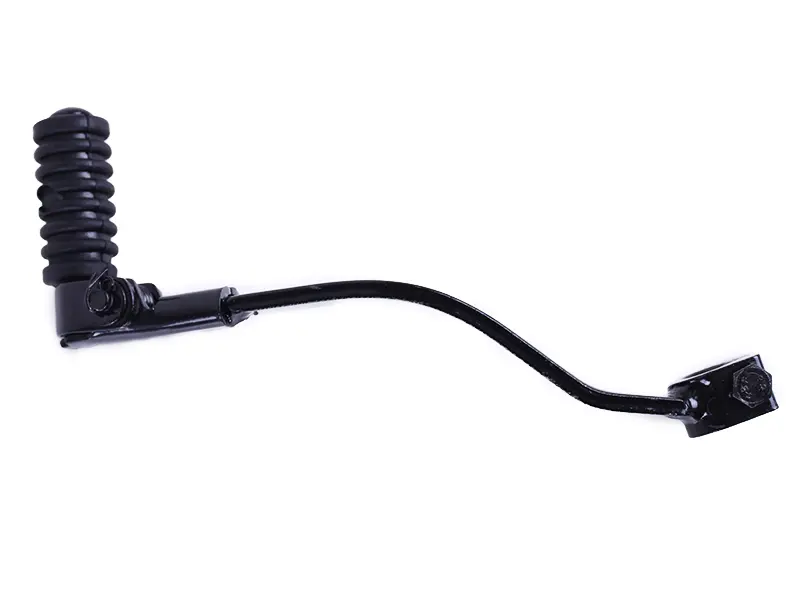

Конструкция включает изогнутый рычаг, площадку крепления к валу с отдельным стяжным болтом и поперечный наконечник под носок обуви. Ребристая накладка на наконечнике создает выраженную контактную поверхность, поэтому стопе проще уверенно воздействовать на рычаг при повышении или понижении передачи. Черное покрытие соответствует внешнему виду детали и позволяет сохранить сдержанное оформление левой стороны мотоцикла.

Совместимость и назначение

Лапка рассчитана на ряд китайских четырехтактных мотоциклов класса 250 см³, использующих компоновку CB250. В перечень совместимых моделей входят Honda CB250, Geon TerraX 250, Geon X-Road 250 CG/CB, Irbis TTR250, KAYO 250 Enduro с двигателем CB250, Lifan LF250, Loncin LX250-15 CR4, LX250GS-2A (GP250) и LX250GY, Shineray XY250GY, Zongshen ZS250 и ZS250GS, а также отдельные мотоциклы Viper и ZUBR.

Для Viper заявлена применяемость к сериям V200/V250-F2, V200CR/V250CR, V250-R1 (NK), V250VXR, ZS250 R1/V250-R1 и ZS250GY; для ZUBR указана модель 250ZH. Внутри одной серии возможны разные исполнения двигателя, вала и органов управления, поэтому название модели следует дополнять проверкой самой посадки. Такой подход особенно нужен для мотоциклов, которые ранее ремонтировались или получили двигатель иной модификации.

Что проверить перед выбором

• Посадку на вал. Сопоставьте диаметр посадочного отверстия, профиль и количество шлицов со снятой лапкой и валом конкретного мотоцикла.
• Форму рычага. Сравните направление изгибов, общий вынос наконечника и положение зажимной части. Лапка не должна задевать крышку двигателя, раму или другие детали во всем диапазоне хода.
• Положение наконечника. После установки он должен находиться в удобной зоне относительно левой подножки, чтобы носок обуви свободно проходил под ним и уверенно нажимал сверху.
• Тип крепления. Здесь используется разъемная зажимная посадка со стяжным болтом. У старой детали следует сверить расположение прорези и болта, а также доступ к крепежу после монтажа.
• Состояние вала. До замены проверьте шлицы вала на износ и деформацию. Новая лапка не устранит люфт, если повреждена ответная посадочная поверхность.

Установка и проверка работы

Перед монтажом очистите вал и посадочную часть от загрязнений. Лапку устанавливают без ударной запрессовки, выбирая положение, при котором переключение удобно для стопы и рычаг имеет свободный ход. Стяжной болт затягивают после окончательной установки детали на шлицы; требуемое усилие следует выбирать по руководству к конкретному мотоциклу. После затяжки проверьте отсутствие бокового люфта и контакта рычага с крышками или рамой.

До поездки последовательно проверьте работу переключения на неподвижном надежно установленном мотоцикле. Лапка должна свободно перемещаться в обе стороны и возвращаться без заеданий. Если ход остается нечетким, причина может находиться не только во внешнем рычаге: необходимо проверить вал, крепление, привод сцепления и механизм выбора передач. Правильно подобранная по посадке и геометрии лапка CB250 восстанавливает привычную связь между движением стопы и переключением коробки.
