Втулка отжимная для бензинового культиватора 52СС

Отжимная втулка для бензинового культиватора 52СС

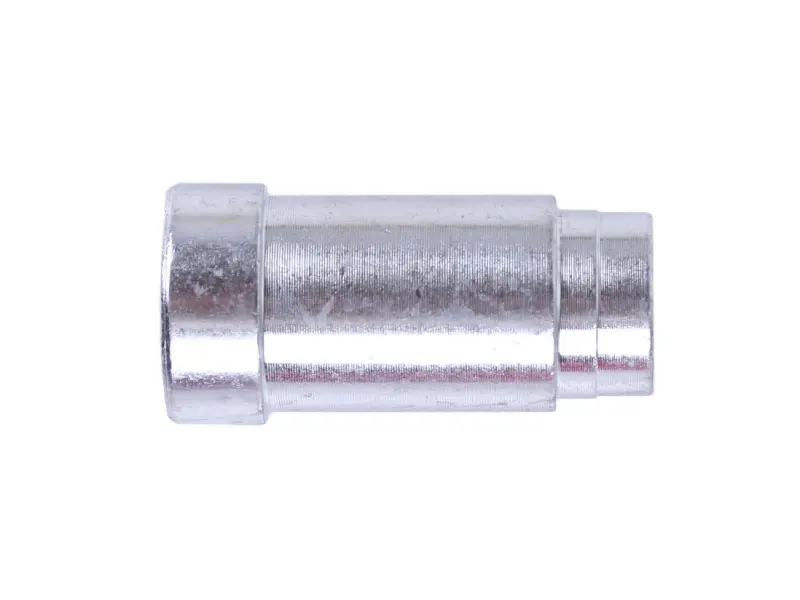

Деталь предназначена для ремонта механизма бензинового культиватора с обозначением 52СС. Втулка имеет ступенчатый цилиндрический профиль, сквозное центральное отверстие и несколько наружных посадочных диаметров. Такая геометрия позволяет ей занимать предусмотренное положение между сопряжёнными деталями и взаимодействовать с ними в осевом направлении. Общая длина составляет 50 мм, внутренний диаметр — 16 мм.

Эта позиция нужна для замены втулки с такой же формой и размерной схемой. Название техники и объёмная маркировка двигателя сами по себе недостаточны для точного подбора: у культиваторов одной категории могут различаться исполнение механизма, длина посадочного участка и диаметры ступеней. Перед заказом следует снять старую деталь, очистить её от загрязнений и сопоставить основные размеры по всей длине.

Размеры и конструкция

• Общая длина: 50 мм — определяет положение детали по оси и должна совпадать с доступным пространством в механизме.
• Внутренний диаметр: 16 мм — основной размер для проверки посадки на сопрягаемую цилиндрическую часть.
• Наружные диаметры ступеней: 19 / 19,4 / 22,4 / 25 мм — их необходимо сверять вместе с последовательностью участков, а не выбирать втулку только по максимальному диаметру.
• Форма: ступенчатая цилиндрическая деталь со сквозным отверстием и выраженным буртом с одной стороны.
• Назначение: запчасть для бензинового культиватора 52СС.

Как проверить совместимость

Начните с внутреннего отверстия: номинальные 16 мм должны соответствовать размеру места, на которое устанавливается втулка. Затем сравните общую длину 50 мм. После этого последовательно измерьте наружные участки старой детали и проверьте наличие бурта, переходов между диаметрами и их расположение относительно торцов. Особенно внимательно сопоставляйте диаметры 19 и 19,4 мм: небольшая разница может быть существенной для требуемой посадки.

При измерении изношенной втулки учитывайте, что поверхность могла получить выработку. Диаметр лучше проверять в нескольких точках и направлениях, включая участки без выраженных следов контакта. Если старая деталь деформирована или утеряна, ориентируйтесь на размеры посадочных мест и схему конкретного культиватора. Не подбирайте втулку лишь по внешнему сходству: важны длина, сквозное отверстие, все четыре наружных диаметра и ориентация бурта.

Когда требуется замена

Основанием для ремонта служат заметная выработка на контактных поверхностях, овальность отверстия, смятые торцы, трещины, задиры или нарушение ступенчатого профиля. Перед установкой новой втулки проверьте сопряжённые поверхности. Острые кромки, загрязнение или повреждённое посадочное место могут мешать свободному размещению детали и ускорять повторное появление износа.

Рекомендации по установке

Работы выполняют на остановленном и остывшем культиваторе. До разборки удобно зафиксировать порядок расположения деталей и направление бурта старой втулки. Посадочное место следует очистить, после чего установить новую деталь в той же ориентации без перекоса. Ударная посадка по краю бурта нежелательна: нагрузку нужно прикладывать равномерно подходящим монтажным приспособлением. После сборки проверьте свободное перемещение сопряжённых частей вручную, отсутствие заедания и правильность фиксации разобранных креплений.

Втулка подходит для ремонта только при совпадении всей размерной схемы. Последовательная проверка длины, внутреннего отверстия, наружных ступеней и направления установки помогает выбрать деталь без ошибочной замены смежной втулкой похожего вида.
