Амортизатор двигателя садового пылесоса

Амортизатор двигателя садового пылесоса

Деталь предназначена для установки между двигателем и опорной частью садового пылесоса-воздуходувки. Упругий цилиндрический корпус воспринимает колебания работающего мотора и уменьшает их передачу на соседние части техники. Такая опора одновременно участвует в фиксации двигателя и отделяет его от жесткого основания, поэтому исправность амортизатора влияет на устойчивость крепления, уровень вибрации корпуса и нагрузку на сопряженные детали.

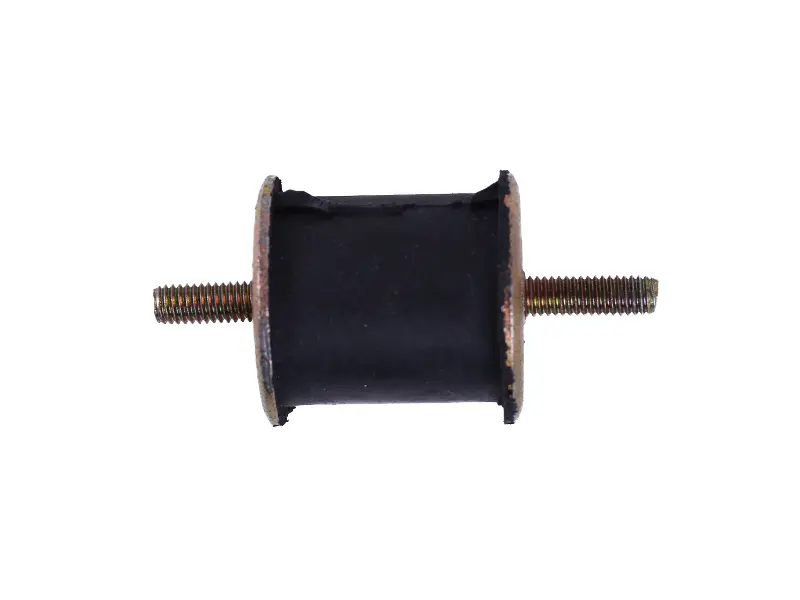

Конструкция включает черный упругий корпус, две круглые металлические опорные пластины и резьбовые шпильки с противоположных сторон. При установке одна шпилька соединяется с креплением двигателя, а другая — с ответной частью корпуса или рамы. Между металлическими сторонами остается демпфирующая часть, которая допускает небольшую упругую деформацию и принимает возникающие при работе колебания. Амортизатор нельзя заменять жестким болтовым соединением: такая переделка исключает предусмотренное конструкцией разделение двигателя и основания.

Размеры и подбор

• Общая длина: 70 мм.
• Длина основной части: 36 мм.
• Наружные диаметры: 35/29 мм.
• Резьба шпилек: M6.
• Масса: 58 г.

Перед заказом сопоставьте старую опору по общей длине, длине цилиндрической части, обоим наружным диаметрам и резьбе M6. Значение 35/29 мм указывает два диаметра конструкции, поэтому проверять следует не один размер: имеют значение диаметр крайних опорных пластин и диаметр средней демпфирующей части. Также сравните длину выступающих шпилек, расположение крепления и свободное пространство вокруг двигателя. Совпадение только резьбы не подтверждает посадку, если корпус амортизатора отличается по высоте или диаметру.

Когда требуется замена

Опору проверяют при заметном усилении вибрации, дребезге корпуса, смещении двигателя относительно штатного положения или ослаблении его крепления. Основанием для замены служат трещины и разрывы упругой части, отделение ее от металлической пластины, деформация шпилек, повреждение резьбы либо выраженная потеря формы. При осмотре нужно проверить все точки крепления двигателя: установка одной новой опоры рядом с сильно просевшей или надорванной деталью может оставить мотор в перекошенном положении.

Практические особенности

• Упругая цилиндрическая часть снижает передачу моторных колебаний на корпус садового пылесоса, помогая уменьшить дребезг сопряженных деталей.
• Две противоположные шпильки M6 позволяют закрепить опору между двигателем и основанием без сквозного жесткого болта через демпфирующую часть.
• Металлические торцевые пластины распределяют усилие крепежа по краям упругого корпуса и сохраняют правильную схему установки детали.

Установка

Монтаж выполняют при остановленном двигателе, предварительно обеспечив доступ к его креплениям. Перед снятием старого амортизатора полезно зафиксировать положение двигателя и последовательность установленных шайб и гаек. Посадочные поверхности очищают от загрязнений, после чего новую опору устанавливают без перекручивания и бокового натяга. Шпильки должны входить в ответные крепления ровно, а цилиндрическая часть — оставаться без контакта с острыми кромками и соседними деталями.

Крепеж затягивают равномерно, удерживая двигатель в штатном положении. Нельзя проворачивать амортизатор за упругий корпус или использовать его для принудительного совмещения смещенных отверстий: это создает постоянную скручивающую нагрузку. После сборки проверьте, что двигатель не касается корпуса напрямую, шпильки надежно зафиксированы, а опора не сжата с перекосом. Эта деталь подходит для ремонта садового пылесоса-воздуходувки при полном совпадении размеров и конфигурации крепления со снятым амортизатором.
