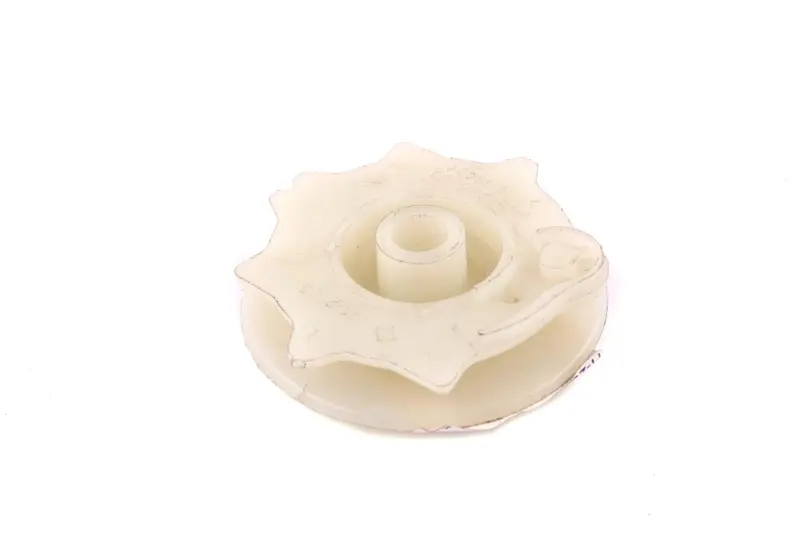

Ведомый шкив стартера (храповик) KZ для Husqvarna 137/142

Ведомый шкив стартера KZ для бензопил Husqvarna 137/142

Эта деталь предназначена для ремонта ручного стартера бензопил Husqvarna 137 и 142. Шкив с храповым зацеплением участвует в передаче усилия от пускового механизма к двигателю при вытягивании стартового шнура. Исправное зацепление позволяет механизму подхватить ответную часть и провернуть двигатель, а после запуска — выйти из взаимодействия в соответствии с работой стартера.

Модель относится к деталям пускового механизма и используется, когда сам стартер сохраняет пригодные корпус, шнур и другие компоненты, но ведомый шкив поврежден или изношен. Такая замена позволяет восстановить зацепление без приобретения всего стартера в сборе, если диагностика подтверждает неисправность именно этой детали.

Когда требуется замена

Состояние шкива стоит проверить, если при вытягивании шнура стартер периодически движется вхолостую, не сразу проворачивает двигатель, срывается с зацепления или работает рывками. Причиной могут быть сколотые, замятые либо изношенные участки храпового профиля. Одновременно необходимо осмотреть ответные детали стартера: похожие симптомы возникают при повреждении пружины, втулки, крепежа, шнура или сопряженного механизма.

При осмотре снятого шкива обращают внимание на целостность центральной посадочной части, равномерность рабочих выступов и отсутствие трещин или выраженной выработки. Новая деталь не устранит неисправность, если в стартере заедает другой компонент, нарушено положение пружины либо повреждена ответная сторона зацепления. Поэтому перед сборкой полезно определить источник холостого хода и проверить весь пусковой механизм.

Что сверить перед выбором

• Модель бензопилы. Заявленная совместимость относится к Husqvarna 137 и Husqvarna 142; обозначение модели следует проверить на самой пиле.
• Исполнение стартера. В разных модификациях и годах выпуска могут применяться отличающиеся детали, поэтому одного совпадения марки недостаточно.
• Форму зацепления. Сопоставьте количество, расположение и профиль рабочих выступов со снятым шкивом.
• Центральную посадку. Важны форма ступицы, отверстие, высота посадочной части и способ фиксации в стартере.
• Общий контур. Сравните диаметр, толщину, расположение выемок и всех контактных поверхностей со старой деталью.

Такое сопоставление особенно важно, если стартер ранее ремонтировался или заменялся целиком: установленный на пиле механизм может отличаться от первоначального исполнения. Для подбора используйте снятую исправную по форме деталь либо все сохранившиеся части поврежденного шкива.

Установка и проверка

Шкив устанавливается внутри ручного стартера с сохранением правильного положения сопряженных деталей. Во время разборки важно запомнить ориентацию шкива, пружины, втулки и крепежа, не допускать перекоса центральной посадки и не повреждать возвратную пружину. Если она находится под предварительным натяжением, работу следует выполнять аккуратно либо поручить мастеру, знакомому с устройством стартеров бензопил.

После сборки шнур должен вытягиваться плавно, шкив — вращаться без подклинивания, а механизм — уверенно входить в зацепление и возвращать рукоятку. Сначала работу стартера проверяют несколькими медленными протяжками. Стук, заедание, неполный возврат шнура или повторный холостой ход указывают на неправильную сборку либо неисправность соседних компонентов. Правильно подобранный и установленный шкив восстанавливает механическую связь при ручном запуске Husqvarna 137/142 и помогает вернуть пусковому механизму штатную работу.
