Ручной стартер в сборе для бензопилы St M 440 KZ

Ручной стартер в сборе для бензопилы St M 440 KZ

Узел предназначен для запуска бензинового двигателя рывком за рукоятку. Когда оператор вытягивает шнур, барабан передает вращение пусковому механизму бензопилы и помогает провернуть коленчатый вал. После отпускания рукоятки возвратная пружина сматывает шнур обратно, подготавливая стартер к следующей попытке запуска. Исполнение в сборе удобно при ремонте, когда поврежден не один компонент, а корпус, барабан, пружина, шнур или детали зацепления имеют общий износ.

Конструкция и назначение

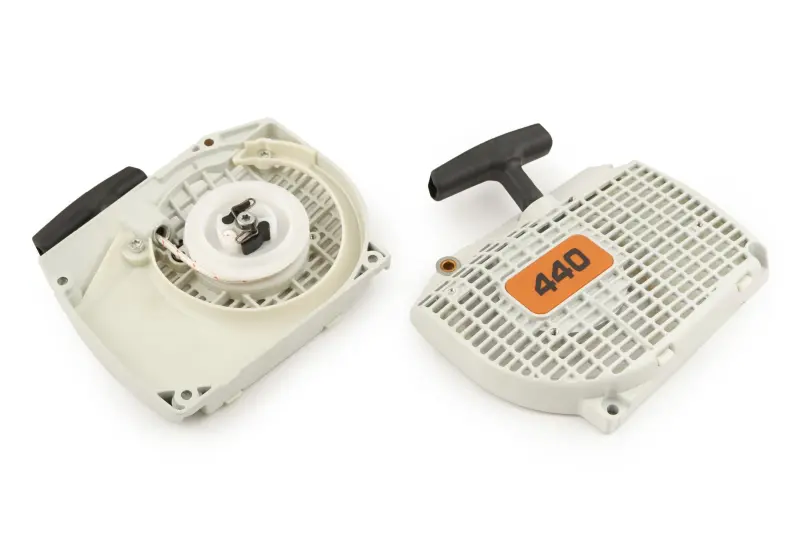

Стартер объединяет наружный корпус, пусковой барабан, возвратную пружину, шнур с рукояткой и детали, передающие вращение. Такое устройство позволяет заменить весь механизм запуска без подбора его внутренних компонентов по отдельности. Корпус одновременно служит основанием для механизма и закрывает соответствующую сторону бензопилы. На наружной панели предусмотрена решетчатая зона, а обозначение 440 помогает отличить эту версию от стартеров другой формы.

Во время запуска шнур должен выходить плавно, без рывков и заклинивания. Барабан при этом вращается, детали зацепления кратковременно соединяют стартер с пусковой частью двигателя, а затем освобождают ее. Возвратная пружина отвечает за обратный ход и укладку шнура внутрь корпуса. Исправное взаимодействие этих деталей важно не только для удобного запуска: оно предотвращает провисание шнура, неполный возврат рукоятки и повторные холостые рывки.

Когда требуется замена

Установка стартера в сборе актуальна при треснувшем или деформированном корпусе, поврежденных посадочных точках, неисправном возврате шнура, износе барабана либо деталей зацепления. Причиной проверки также становятся посторонний шум, ощутимый перекос, увеличенный люфт, прокручивание шнура без передачи усилия или рукоятка, которая не возвращается к корпусу. Перед заменой стоит убедиться, что причина действительно находится в пусковом механизме, поскольку затрудненное проворачивание двигателя может быть связано и с другими частями бензопилы.

Как проверить совместимость

Позиция заявлена для бензопилы St M 440 KZ, однако одного числа 440 для выбора недостаточно: похожее обозначение встречается у техники разных серий. Сопоставьте старый и новый стартер по контуру корпуса, расположению крепежных отверстий, положению рукоятки, форме внутренней части и конфигурации зацепления. Все точки крепления должны совпадать без смещения, а корпус — прилегать к штатному месту без зазоров и принудительного изгиба.

• Модель: проверьте полное обозначение бензопилы, а не только число 440.
• Посадка: сравните форму крышки и взаимное расположение крепежных точек.
• Зацепление: внутренняя часть стартера должна соответствовать ответной пусковой детали бензопилы.
• Геометрия: рукоятка, выход шнура и края корпуса не должны мешать соседним деталям.

Установка и проверка после ремонта

Перед монтажом очистите посадочную поверхность и осмотрите ответные детали пускового механизма. Стартер устанавливают на штатное место без ударов и сильного прижатия. Крепеж следует затягивать равномерно: перекошенный корпус может мешать свободному вращению барабана и возврату шнура. Если крышка не садится по всему контуру, необходимо повторно проверить совместимость и положение деталей, а не стягивать ее крепежом через усилие.

После установки сначала медленно потяните рукоятку и проверьте ход шнура. Он должен вытягиваться без заеданий и полностью возвращаться после отпускания, а корпус не должен смещаться или издавать звук трения. Несколько плавных пробных движений позволяют проверить зацепление до обычного пускового рывка. Правильно подобранный и установленный стартер восстанавливает штатный ручной запуск бензопилы и избавляет от ремонта нескольких изношенных компонентов по отдельности.
