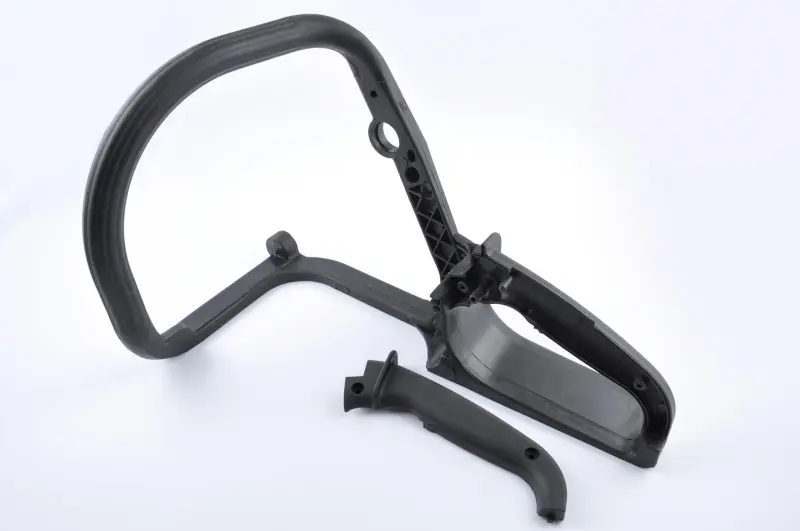

Рукоятка-рама KZ для бензопилы STIHL MS 180

Рукоятка-рама KZ для бензопилы STIHL MS 180

Корпусная деталь предназначена для удержания бензопилы, управления ее положением и восстановления поврежденной рукоятки. Рама объединяет переднюю дугообразную часть и основание задней зоны хвата, поэтому ее состояние непосредственно влияет на то, насколько уверенно оператор может направлять корпус при пилении. Деталь применяется на бензопиле STIHL MS 180 и подходит для ремонта инструмента с соответствующей конструкцией посадочных мест.

Назначение и особенности конструкции

Широкая передняя дуга дает возможность удерживать пилу сбоку и сверху при изменении положения корпуса. Задняя часть образует основу рукоятки, возле которой размещаются детали управления двигателем. Формованная рама имеет монтажные участки, отверстия и внутренние ребра, необходимые для соединения с корпусом и соседними компонентами. Такая геометрия должна сохраняться без трещин, сильных потертостей в местах крепления и деформаций.

Рукоятку-раму заменяют после удара, падения бензопилы, разрушения крепежных участков либо появления заметного люфта. Поврежденная деталь может смещаться относительно корпуса, затруднять точное позиционирование инструмента и создавать дополнительную нагрузку на крепления. Новая рама возвращает предусмотренную форму хвата при условии правильного подбора и аккуратной сборки.

Что проверить перед заказом

• Модель бензопилы. Эта позиция предназначена для STIHL MS 180. Обозначение модели необходимо сверить с данными конкретного инструмента.
• Исполнение корпуса. Сравните форму передней дуги, задней части, контуры примыкания и расположение всех монтажных точек со снятой рамой.
• Посадочные отверстия. Их количество, диаметр и взаимное расположение должны соответствовать креплениям бензопилы.
• Соседние детали. Проверьте конфигурацию курка газа, блокировочного рычага, тяги, накладки рукоятки и амортизирующих деталей, поскольку они связаны с зоной установки рамы.
• Необходимая комплектация ремонта. До заказа определите, какие крепежные и управляющие компоненты можно перенести со старой детали, а какие требуют отдельной замены.

Подготовка к установке

Монтаж выполняют на заглушенной и очищенной бензопиле. Перед разборкой полезно зафиксировать положение тяги газа, рычагов, пружины, накладки и крепежа. Снятую раму сравнивают с новой по общему контуру и каждой точке соединения. Переносимые компоненты должны устанавливаться свободно, без подрезания корпуса, принудительного изгиба и расширения отверстий.

Во время сборки необходимо правильно разместить элементы управления и убедиться, что они перемещаются без заеданий и возвращаются в исходное положение. Крепеж затягивают равномерно, не допуская перекоса рамы. После монтажа проверяют неподвижность соединений, целостность всех опорных участков и отсутствие контакта подвижных деталей с корпусом. Если старая рукоятка разрушилась вследствие удара, одновременно осматривают амортизаторы, винты и прилегающие части бензопилы.

Когда замена оправдана

Установка новой рукоятки-рамы целесообразна при трещинах на дуге, деформации задней части, разбитых отверстиях, повреждении ребер или устойчивом люфте, который не устраняется правильной затяжкой крепежа. Для точного ремонта ориентируйтесь не только на название MS 180, но и на фактическую конфигурацию старой детали: форма примыканий и монтажные точки должны совпасть. Такой подход помогает установить раму без переделок и сохранить корректную работу связанных с ней органов управления.
