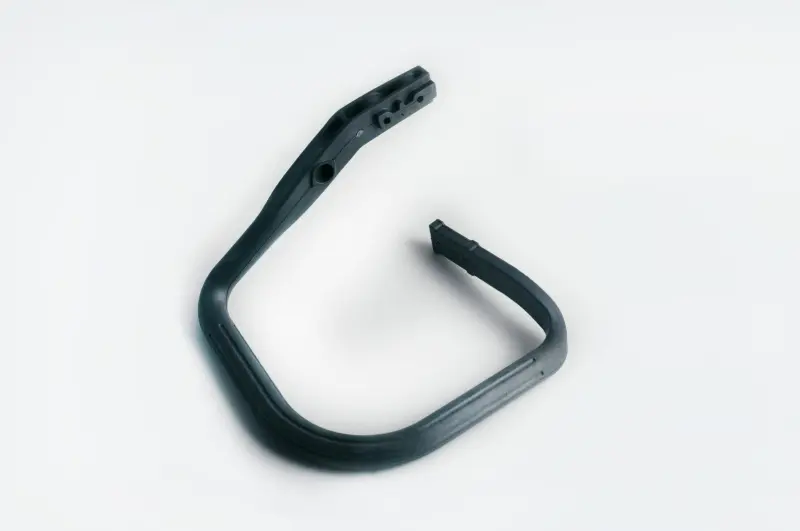

Передняя рукоятка бензопилы Husqvarna 137/142 KZ

Передняя рукоятка для бензопил Husqvarna 137/142

Рукоятка KZ предназначена для ремонта бензопил Husqvarna 137 и 142. Это передняя опора для левой руки, которая вместе с задней ручкой обеспечивает предусмотренный конструкцией двуручный хват. Деталь помогает удерживать корпус, направлять пилу и контролировать ее положение во время реза. Черная рукоятка имеет охватывающую корпус форму и несколько монтажных отверстий для крепления к соответствующим точкам бензопилы.

Назначение детали

Передняя рукоятка принимает усилие левой руки при запуске, переносе и работе инструментом. Ее форма позволяет удерживать бензопилу с разных рабочих положений, не перенося всю нагрузку на заднюю ручку. Рукоятка и передний защитный щиток являются разными деталями: эта запчасть служит для хвата и управления положением пилы, но не заменяет щиток или механизм тормоза цепи.

Целая и надежно закрепленная рукоятка особенно важна при изменении направления реза, переходе от вертикального положения шины к горизонтальному и удержании пилы после завершения пропила. Эксплуатация бензопилы рассчитана на две руки: левая удерживает переднюю рукоятку, правая — заднюю. Поэтому трещины, обломанные участки и заметный люфт креплений нельзя оставлять без внимания.

Когда требуется замена

Установку новой рукоятки выполняют после механического повреждения, деформации контура, разрушения крепежной зоны или появления люфта, который не устраняется правильной затяжкой исправного крепежа. Поводом для осмотра также служит падение бензопилы либо удар корпусом. Поврежденная деталь может мешать устойчивому хвату и точному управлению положением инструмента.

Перед заказом осмотрите снятую рукоятку целиком. Важно отличить ее неисправность от повреждения крепежа, посадочных участков корпуса или сопряженных деталей. Если разбиты точки крепления на корпусе, одной новой рукоятки для ремонта может быть недостаточно.

Что сравнить при подборе

• Модель бензопилы: позиция заявлена для Husqvarna 137 и 142; обозначение модели следует проверить непосредственно на инструменте.
• Контур детали: изгибы и положение концов должны соответствовать демонтированной рукоятке и свободному пространству вокруг корпуса.
• Точки крепления: сравните количество, расположение и ориентацию монтажных отверстий со старой деталью.
• Исполнение пилы: при наличии дополнительного буквенного индекса или иной версии модели сопоставьте конструкцию креплений до установки.
• Соседние детали: новая рукоятка не должна препятствовать перемещению переднего защитного щитка или касаться органов управления.

Установка и проверка после ремонта

Работы проводят на остановленной и остывшей бензопиле, исключив случайный запуск. Перед разборкой очищают зоны крепления, чтобы загрязнения не мешали посадке. Старую рукоятку снимают без перекоса, затем проверяют состояние винтов, опорных участков и сопряженных компонентов. Новую деталь устанавливают по штатным точкам, не рассверливая отверстия и не изменяя ее форму.

Крепеж затягивают равномерно с усилием, предусмотренным инструкцией по обслуживанию бензопилы. После сборки рукоятка должна сидеть без люфта и перекоса. Проверьте свободное движение переднего защитного щитка, отсутствие контакта рукоятки с подвижными или нагревающимися частями и удобство полного охвата пальцами. До запуска полезно несколько раз взять пилу двумя руками и убедиться, что корпус сохраняет привычное положение. Такая проверка помогает вовремя обнаружить неправильную посадку или несовпадение версии детали.
