Натяжитель цепи бензопилы GOODLUCK GL 2400

Натяжитель цепи для бензопилы GOODLUCK GL 2400

Механический натяжитель предназначен для регулировки положения направляющей шины на бензопиле GOODLUCK GL 2400. Через резьбовой механизм он смещает шину относительно ведущей звездочки, позволяя убрать провисание пильной цепи и подготовить режущую гарнитуру к работе. Деталь нужна как для первоначальной установки шины и цепи, так и для последующей регулировки, поскольку натяжение меняется по мере эксплуатации гарнитуры.

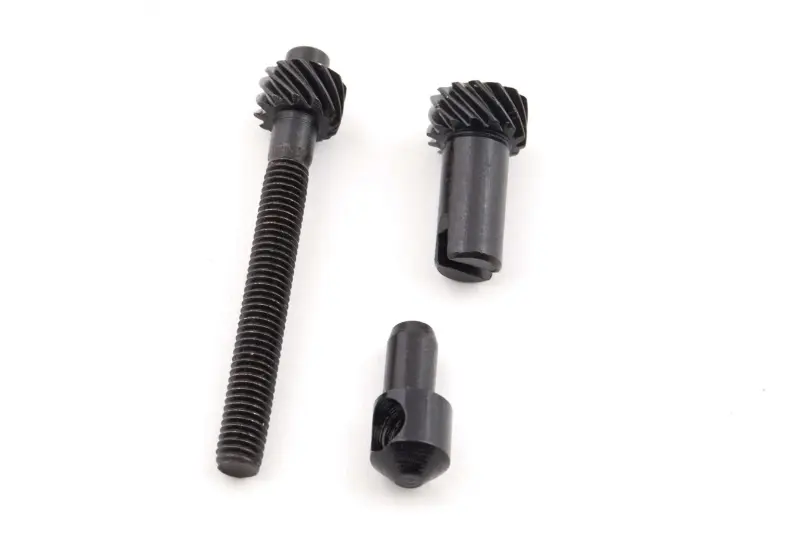

В конструкции используются длинный регулировочный винт с резьбой и косозубой шестерней, цилиндрическая приводная деталь с ответной шестерней и посадочная деталь, передающая перемещение на шину. При вращении регулировочного привода зубчатая пара поворачивает винт, а резьбовой механизм преобразует вращение в поступательное движение. Такая схема позволяет постепенно изменять положение шины, не снимая цепь при каждой корректировке.

Когда требуется замена натяжителя

Проверить механизм стоит, если регулировочный винт вращается, но шина не перемещается, настроенное положение не удерживается либо при регулировке появляются заедания и пропуски. Причиной могут быть поврежденные зубья шестерен, изношенная резьба, деформация винта или нарушение посадки сопряженных деталей. Продолжать затягивание с чрезмерным усилием не следует: это не устраняет неисправность и может дополнительно повредить резьбу или привод.

До разборки полезно убедиться, что перемещению шины не мешают загрязнение, перекос крышки или полностью затянутый крепеж. Натяжитель регулируют при ослабленном креплении шины, а после настройки крепеж снова фиксируют. Если механизм исправен, но шина остается неподвижной, необходимо проверить попадание натяжного упора в соответствующее отверстие шины и правильность установки всех сопряженных деталей.

Что проверить при подборе

• Модель бензопилы. Деталь предназначена для GOODLUCK GL 2400; обозначения 2400M, 2500 и другие похожие индексы не следует считать автоматическим подтверждением совместимости.
• Форму старого механизма. Сопоставьте длину и расположение резьбового винта, форму косозубых шестерен, посадочные ступени и положение отверстий.
• Тип регулировочного привода. Расположение шестерни и направление передачи вращения должны соответствовать конструкции установленного натяжителя.
• Сопряжение с шиной. Натяжная деталь должна входить в предусмотренное отверстие и перемещать шину без перекоса.
• Исполнение конкретной пилы. Перед установкой сравните новую и снятую детали по геометрии, поскольку у техники одной серии могут встречаться разные варианты отдельных компонентов.

Установка и настройка

Работы выполняют на заглушенной и остывшей бензопиле. После снятия боковой крышки и режущей гарнитуры очищают место установки, проверяют посадочные поверхности и устанавливают детали механизма в том же положении, в котором находился штатный натяжитель. Винт должен вращаться без рывков, а приводная шестерня — входить в зацепление без закусывания. До окончательной сборки стоит проверить перемещение натяжного упора в обоих направлениях.

При установке шины натяжной упор совмещают с ее отверстием, цепь укладывают в паз и на ведущую звездочку, а крепление крышки оставляют слегка ослабленным. Затем, удерживая носок шины приподнятым, винтом убирают свободное провисание. Цепь должна прилегать к нижней части шины и при этом свободно перемещаться по пазу вручную. После фиксации крепежа натяжение проверяют повторно, поскольку положение шины при затягивании может немного измениться.

Новый натяжитель восстанавливает возможность точной механической регулировки только при исправных шине, цепи, креплении и посадочных местах. После первых минут работы состояние гарнитуры следует проверить еще раз: новая или недавно установленная цепь может приработаться и потребовать дополнительной корректировки.
