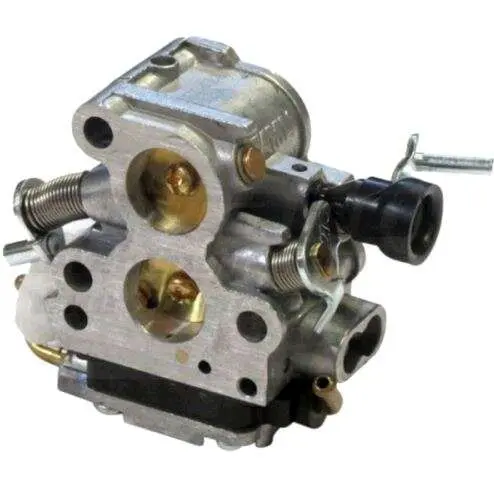

Карбюратор KZ-2 для бензопил Husqvarna 435/440

Карбюратор KZ-2 для бензопил Husqvarna 435/440

Предназначен для ремонта топливной системы бензопил Husqvarna 435 и 440. Карбюратор дозирует топливо, смешивает его с поступающим воздухом и подает подготовленную смесь в двигатель. От его состояния зависят запуск пилы, устойчивость холостого хода, реакция на нажатие курка газа и работа двигателя под нагрузкой. Замена детали актуальна, когда очистка и регулировка штатного карбюратора уже не устраняют нарушения в работе либо его корпус, заслонки, каналы или присоединительные элементы имеют износ и повреждения.

Назначение и конструкция

Модель KZ-2 выполнена как карбюратор в сборе. Конструкция включает корпус с воздушными каналами, заслонки, регулировочные элементы, возвратные пружины, рычаги привода и штуцеры для подключения топливных коммуникаций. Такое исполнение позволяет заменить карбюратор целиком, сохранив штатную схему управления подачей смеси и воздушной заслонкой. Деталь устанавливается между воздушным фильтром и впускным трактом двигателя, поэтому точность соединения с соседними компонентами непосредственно влияет на герметичность впуска.

Неустойчивые обороты, трудный холодный или горячий запуск, остановка двигателя после отпускания газа, провал при разгоне и потеря тяги могут сопровождать загрязнение каналов, износ игольчатого механизма, нарушение состояния диафрагм или подсос воздуха. Однако похожие симптомы возникают также при загрязненном фильтре, поврежденных топливных шлангах, неисправной свече либо негерметичном впуске. Перед заменой желательно проверить систему подачи топлива в комплексе, чтобы новый карбюратор устранил действительную причину неисправности.

Как проверить совместимость

Основной ориентир для подбора — бензопилы Husqvarna 435 и 440, указанные для этой модели карбюратора. У пил одной серии могут встречаться разные поколения и исполнения топливной системы, поэтому одного номера модели иногда недостаточно. До установки сопоставьте снятую деталь с новой по следующим признакам:

• форме корпуса и расположению крепежных отверстий относительно впускных каналов;
• количеству, направлению и диаметру штуцеров для шлангов;
• расположению рычагов газа и воздушной заслонки, а также точкам присоединения тяг;
• конфигурации сопряжения с впускным патрубком и корпусом воздушного фильтра;
• расположению регулировочных винтов и доступу к ним после сборки пилы.

Особенно внимательно следует подбирать карбюратор для пил с индексами II или e: обозначения 435 и 440 охватывают несколько модификаций, а их детали не следует считать взаимозаменяемыми без проверки компоновки. Если старый карбюратор отличается расположением приводов, штуцеров или креплений, устанавливать деталь без подтверждения соответствия не нужно.

Установка и первичная проверка

Работы выполняют на остывшей бензопиле после очистки зоны воздушного фильтра и карбюратора от опилок. При снятии старой детали отсоединяют тягу дросселя, шланги и крепеж, запоминая их исходное положение. Шланги не должны быть перепутаны, пережаты либо натянуты после сборки. Прокладки, впускной патрубок и резиновые соединения необходимо осмотреть: трещины, деформация или неплотная посадка вызывают подсос воздуха и мешают нормальной настройке даже с исправным карбюратором.

После монтажа проверьте свободное перемещение курка газа, возврат заслонки и правильную работу управления холодным запуском. Первый запуск проводят с контролем утечек и поведения двигателя на холостых оборотах. Окончательную настройку выполняют по инструкции конкретной модификации бензопилы; чрезмерное обеднение смеси способно привести к перегреву двигателя. Карбюратор KZ-2 подходит для планового восстановления Husqvarna 435/440 при условии точного совпадения присоединительных элементов и схемы управления со снятой деталью.
