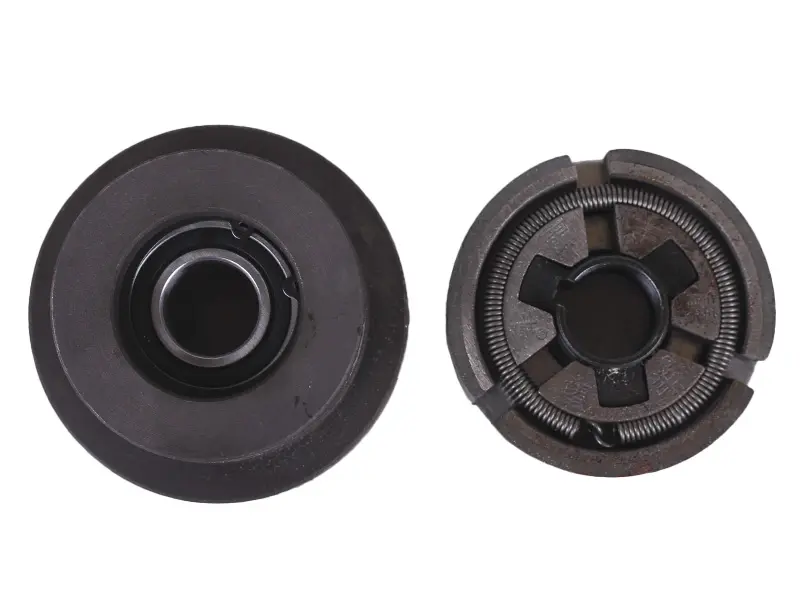

Центробежное сцепление для двигателя 177F, вал Ø25 мм под шпонку

Центробежное сцепление для двигателя 177F

Муфта предназначена для автоматического подключения ременного привода к бензиновому двигателю 177F с выходным валом диаметром 25 мм и шпоночным пазом. Ее устанавливают на мотоблоки и другую технику, в которой вращение от двигателя передается через шкив. Такое решение позволяет начинать движение или запускать привод повышением оборотов без отдельного ручного управления сцеплением.

Как работает центробежный механизм

На малых оборотах пружины удерживают три колодки внутри барабана, поэтому привод остается разъединенным. Когда частота вращения увеличивается, колодки расходятся под действием центробежной силы и прижимаются к внутренней поверхности барабана. Возникающее трение передает крутящий момент на шкив и далее на ременную передачу. При снижении оборотов пружины возвращают колодки в исходное положение, после чего передача вращения прекращается.

Автоматическое включение удобно при работе техники с частыми остановками и повторными пусками. Двигатель можно запустить без немедленного подключения навесного или приводного механизма, а начало передачи момента регулируется оборотами. Исправная муфта включается последовательно, без выраженных рывков и продолжительной пробуксовки.

Основные параметры

• Назначение: ременное центробежное сцепление для бензинового двигателя 177F.
• Посадка: вал Ø25 мм со шпоночным соединением.
• Наружные диаметры шкива: 80/102 мм.
• Внутренние диаметры шкива: 42/90 мм.
• Высота шкива: 65 мм.
• Параметры ручья: ширина 8/16 мм, высота 13 мм.
• Типоразмер подшипника: 6005, размеры 25×47×12 мм.
• Наружный диаметр муфты: 88 мм.
• Высота муфты: 34 мм.
• Шпоночный паз: 7×3,5 мм.
• Масса: 1660 г.

Что проверить при выборе

Обозначение двигателя 177F — только один из критериев совместимости. Перед заказом необходимо измерить выходной вал: его диаметр должен составлять 25 мм, а соединение должно быть выполнено под шпонку. Также сравнивают размеры паза, наружные и внутренние диаметры шкива, его высоту, профиль ручья и тип используемого ремня. Эти параметры особенно важны, если двигатель ранее заменяли или техника собиралась с приводом другой конфигурации.

Для правильного положения ремня нужно сопоставить вылет шкива и линию его ручья с ответным шкивом агрегата. Несовпадение по диаметру посадки, шпонке или расположению ремня нельзя компенсировать перекосом деталей. При замене полезно сравнить старую муфту по общей форме, посадочной части, габаритам шкива и подшипнику. Если прежнее сцепление отличается по этим признакам, требуется дополнительная проверка конструкции привода.

Установка и признаки износа

Перед монтажом проверяют состояние выходного вала и шпонки, отсутствие повреждений посадочной поверхности, свободное вращение подшипника и целостность пружин. Муфту устанавливают без перекоса, а шкивы выставляют в одной плоскости. Ремень должен соответствовать профилю ручья и регулироваться по требованиям конкретной машины. После сборки проверяют работу сначала на малых оборотах, затем наблюдают за включением привода при их постепенном повышении.

Поводом для замены становятся устойчивая пробуксовка, рывки при включении, неравномерная передача вращения или задержка подключения шкива после увеличения оборотов. Такие признаки могут сопровождать износ колодок, ослабление пружин либо повреждение контактных поверхностей. Одновременно стоит проверить ремень, соосность шкивов и подшипник: неисправность соседних деталей способна давать похожие симптомы. Правильно подобранное сцепление восстанавливает автоматическое подключение ременного привода двигателя 177F и предсказуемую работу техники.
