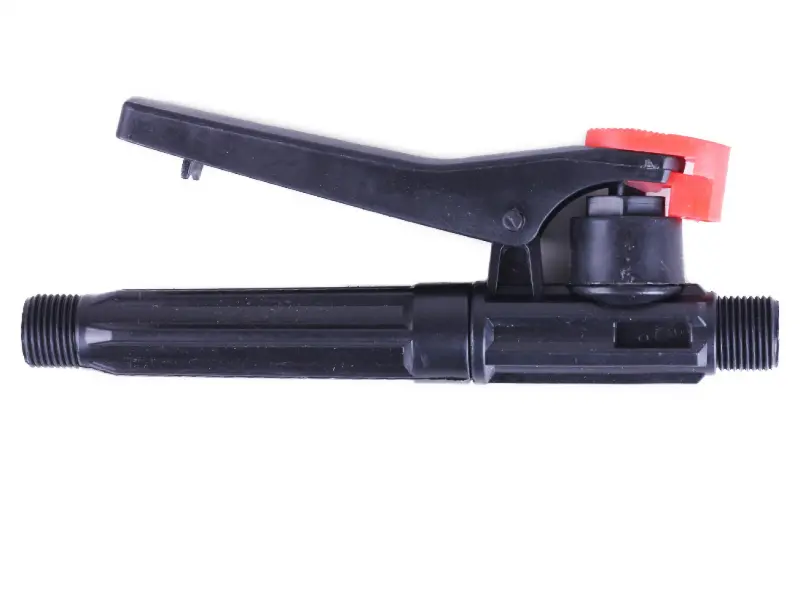

Пластиковый рычаг для аккумуляторного опрыскивателя M18×1,5

Пластиковый рычаг для управления подачей жидкости

Деталь предназначена для установки в ручку аккумуляторного опрыскивателя и управления потоком жидкости во время обработки растений. Нажатие на удлиненный рычаг приводит в действие клапанный механизм ручки: оператор может начинать и прекращать распыление непосредственно у штанги, не отвлекаясь на органы управления самого опрыскивателя. Такая конфигурация удобна при точечной обработке, переходе между растениями и работе на участках, где подачу требуется часто перекрывать.

Рычаг выполнен из пластика и объединен с продолговатой рукояткой. Корпус имеет резьбовые присоединения, благодаря которым деталь устанавливается между подающим шлангом и штангой распылителя. Общая длина составляет 173 мм, поэтому при подборе следует учитывать не только резьбу, но и доступное место для рукоятки и полный ход верхнего рычага. Конструкция должна свободно размещаться возле соединений, не упираться в шланг, крепления или другие части оборудования.

Основные параметры

• Назначение: ручка с рычагом управления для аккумуляторных опрыскивателей.
• Материал: пластик.
• Общая длина: 173 мм.
• Резьба: M18.
• Шаг резьбы: 1,5 мм.
• Внутренний диаметр: 10/11,5 мм.
• Масса: 60 г.

Как правильно подобрать деталь

Основной критерий совместимости — резьбовое соединение M18 с шагом 1,5 мм. Одинаковый внешний диаметр без совпадения шага не обеспечивает правильного монтажа: соединение может закусывать уже на первых витках или оставаться негерметичным. Перед заказом измерьте резьбу старой ручки с обеих сторон и сопоставьте ее с указанными параметрами. Дополнительно сравните общую длину, внутренний проход 10/11,5 мм, расположение присоединительных участков, форму корпуса и направление хода рычага.

Название модели опрыскивателя само по себе не заменяет проверку размеров. В одной серии техники могут применяться ручки с разной резьбой, а внешне похожие варианты встречаются с иным диаметром или шагом. Если старая деталь сохранилась, положите ее рядом с новой по одной оси и сравните длину, форму резьбовых концов, посадку шланга и штанги, положение шарнира и свободное пространство над корпусом. Такой способ помогает исключить вариант, который подходит внешне, но не устанавливается в существующие соединения.

Установка и проверка

Перед заменой выключите опрыскиватель, сбросьте давление и освободите магистраль от жидкости. Разъедините шланг, старую ручку и штангу, сохранив пригодные уплотнения и гайки, если они относятся к конструкции оборудования. Осмотрите резьбовые участки: остатки загрязнений и поврежденные витки мешают ровной посадке. Новую деталь сначала наживляйте вручную без перекоса. Пластиковую резьбу нельзя затягивать чрезмерным усилием — соединение должно удерживаться штатной гайкой или предусмотренным способом фиксации.

После сборки выполните пробный запуск на чистой воде. Проверьте оба соединения, работу рычага, прекращение потока после его отпускания и отсутствие подтекания возле клапанной части. Если жидкость продолжает поступать, сначала проверьте правильность сборки, состояние уплотнений и чистоту внутренних каналов. Периодическая промывка ручки после применения помогает удалять осадок, который способен затруднить движение клапана. Деталь подходит для ремонта, когда прежний рычаг треснул, деформировался, стал заедать либо ручка перестала уверенно управлять подачей при исправных остальных частях опрыскивателя.
